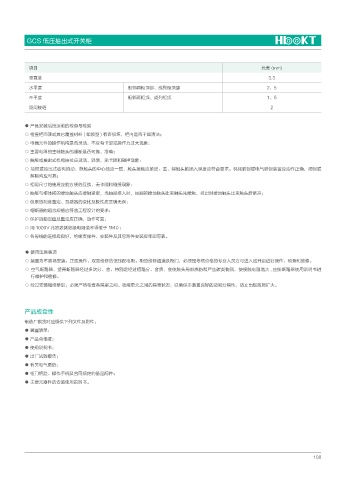

GCS 低压抽出式开关柜

项目 允差 (mm)
垂直度 3.3
水平度 相邻两柜顶部、成列柜顶部 2、5
不平度 相邻两柜顶、成列柜顶 1、5

距间接缝 2

● 产品安装后投运前的检查与检验
○ 检查柜面漆或其它覆盖材料 ( 如喷塑 ) 有否损坏，柜内是否干燥清洁；
○ 电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象；
○ 主要电器的主辅触头的通断是否可靠、准确；
○ 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；
○ 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或
解除均应可靠；
○ 相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象；
○ 抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头后断开；
○ 仪表的刻度整定、互感器的变比及极性应正确无误；
○ 熔断器的熔芯规格应符合工程设计的要求；
○ 保护的额定值及整定应正确，动作可靠；
○ 用 1000V 兆欧表测绝缘电阻值不得低于 1MΩ；
○ 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。

● 使用注意事项
○ 装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
○ 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大 , 应按断路器使用说明书进
行维护和检修。
○ 经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

产品成套性

制造厂供货时应提供下列文件及附件：
● 装置清单；
● 产品合格证；
● 使用说明书；
● 出厂试验报告；
● 有关电气图纸；
● 柜门钥匙、操作手柄及合同规定的备品配件；
● 主要元器件的安装使用说明书。

108
