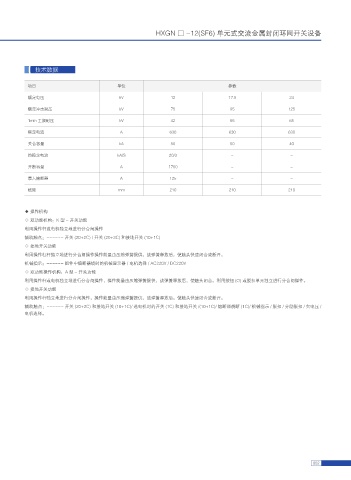

HXGN □ -12(SF6) 单元式交流金属封闭环网开关设备

技术数据

项目 单位 参数
额定电压 kV 12 17.5 24

额定冲击耐压 kV 75 95 125
1min 工频耐压 kV 42 55 65

额定电流 A 630 630 630
关合容量 kA 50 50 40

热稳定电流 kA/S 20/3 - -
开断容量 A 1700 - -

最大熔断器 A 125 - -
极距 mm 210 210 210

◆ 操作机构
◇ 双功能机构：K 型 - 开关功能
利用操作杆或电机独立地进行分合闸操作
辅助触点：------ 开关 (20+2C) / 开关 (20+3C) 和接地开关 (10+1C)
◇ 接地开关功能
利用操作杠杆独立地进行分合闸操作操作能量由压缩弹簧提供，该弹簧释放后，使触头快速闭合或断开。
机械指示：------ 组件中熔断器烧时的机械显示器 / 电机选择 / AC220V / DC220V
◇ 双功能操作机构：A 型 - 开关功能
利用操作杆或电机独立地进行分合闸操作，操作能量由压缩弹簧提供，该弹簧释放后，使触头闭合。利用按钮 (O) 或脱扣单元独立进行分合闸操作。
◇ 接地开关功能
利用操作杆独立地进行分合闸操作，操作能量由压缩弹簧提供，该弹簧释放后。使触头快速闭合或断开。
辅助触点：------ 开关 (20+2C) 和接地开关 (10+1C)/ 选电机时的开关 (1C) 和接地开关 /(10+1C)/ 熔断器烧断 (1C)/ 机械指示 / 脱扣 / 分励脱扣 / 欠电压 /
电机选择。

052
