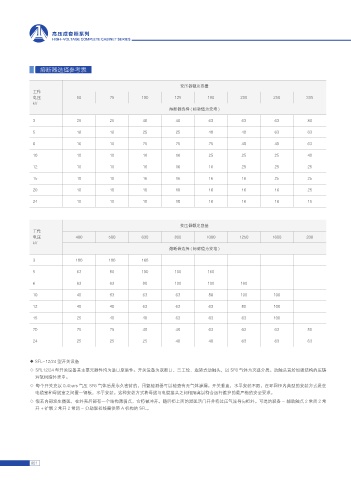

高压成套柜系列
HIGH-VOLTAGE COMPLETE CABINET SERIES

熔断器选择参考表

变压器额定容量
工作
电压 50 75 100 125 160 200 250 315
kV
熔断器选择 ( 标称值为安培 )
3 25 25 40 40 63 63 63 80

5 16 16 25 25 40 40 63 63
6 16 10 25 25 25 40 40 63

10 10 10 16 16 25 25 25 40
12 10 10 16 16 16 25 25 25

15 10 10 16 16 16 16 25 25
20 10 10 10 10 16 16 16 25

24 10 10 10 10 16 16 16 15

变压器额定容量
工作
电压 400 500 630 800 1000 1250 1600 200
kV
熔断器选择 ( 标称值为安培 )
3 100 100 160

5 63 80 100 100 160
6 63 63 80 100 100 160

10 40 63 63 63 80 100 100
12 40 40 63 63 63 80 100

15 25 40 40 63 63 63 100
20 25 25 40 40 63 63 63 80

24 25 25 25 40 40 63 63 63

◆ SFL-12/24 型开关设备
◇ SFL12/24 型开关设备其主要元器件均为进口原装件。开关设备为双断口、三工位、旋转式动触头，以 SF6 气体为灭弧介质。动触头置於加强结构的压铸
环氧树脂外壳中。
◇ 每个开关充以 0.4bars 气压 SF6 气体后是永久密封的，用氦检测器可以检查有无气体渗漏。开关垂直，水平安装不限，在环网柜内典型的安装方式是在
电缆室和母线室之间置一钢板，水平安装。这种安装方式将母线与电缆接头之间相隔离以符合运行维护的最严格的安全要求。
◇ 假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开。随后柜上面的泄弧活门开并将过压气流导向柜外。可选的装备 - 辅助触点 2 常闭 2 常
开 + 扩展 2 常开 2 常闭 - 分励脱扣线圈供带 A 机构的 SFL。

051
