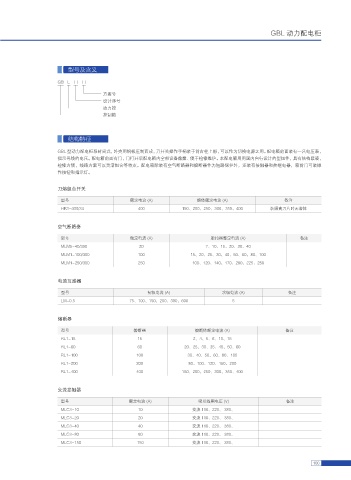

GBL 动力配电柜
型号及含义
GB L □ □
方案号
设计序号
动力控
控制箱
结构特征
GBL 型动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，
指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，
检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操
作按钮和指示灯。
刀熔组合开关
型号 额定电流 (A) 熔体额定电流 (A) 备注
HR3-400/34 400 150、200、250、300、350、400 装隔离刀片时无溶体
空气断路器
型号 额定电流 (A) 脱扣器整定电流 (A) 备注
MLM5-40/390 20 7、10、15、20、30、40
MLM1-100/300 100 15、20、25、30、40、50、60、80、100
MLM1-250/300 250 100、120、140、170、200、225、250
电流互感器
型号 初级电流 (A) 次级电流 (A) 备注
LM-0.5 75、100、150、200、300、600 5
熔断器
型号 熔断器 熔断体额定电流 (A) 备注
RL1-15 15 2、4、5、6、10、15
RL1-60 60 20、25、30、35、40、50、60
RL1-100 100 30、40、50、60、80、100
RL1-200 200 80、100、120、150、200
RL1-400 400 150、200、250、300、350、400
交流接触器
型号 额定电流 (A) 吸引线圈电压 (V) 备注
MLC3-10 10 交流 110、220、 380、
MLC3-20 20 交流 110、220、 380、
MLC3-40 40 交流 110、220、 380、
MLC3-80 80 交流 110、220、 380、
MLC3-150 150 交流 110、220、 380、
