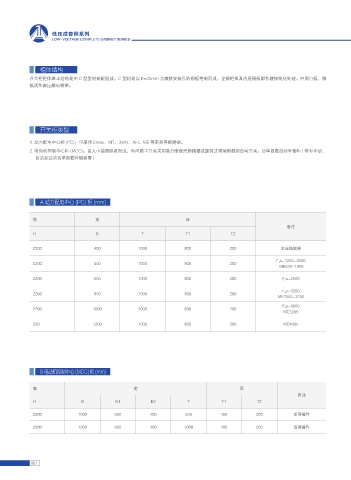

Page 106 - 石家庄市诺安电力设备有限公司

低压成套柜系列
LOW-VOLTAGE COMPLETE CABINET SERIES

柜体结构
开关柜柜体基本结构是由 C 型型材装配组成。C 型材是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧
板则作高压静电喷塑。

开关柜类型

1. 动力配电中心柜 (PC)：可采用 Emax、MT、3WN、AH、ME 等系列等断路器。
2. 电动机控制中心柜 (MCC)：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜 ( 带有手动、
自动及远动功率因数补偿装置 )

A 动力配电中心 (PC) 柜 (mm)

高 宽 深
备注
H B T T1 T2

2200 400 1000 800 200 主母线转接

F 1 s-1250-2000
2200 400 1000 800 200
ME630-1605
2200 600 1000 800 200 F 2 s-2500

F 4 s-3200
2200 800 1000 800 200
ME2000-3200
F 5 s-4000
2200 1000 1000 800 200
ME3205
220 1200 1000 800 200 ME4005

B电动机控制中心(MCC)柜(mm)

高 宽 深
备注
H B B1 B2 T T1 T2
2200 1000 600 400 600 400 200 单面操作

2200 1000 600 400 1000 400 200 双面操作

097
