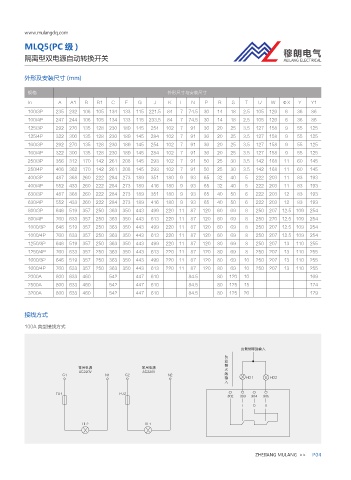

MLQ5(PC 级 )

隔离型双电源自动转换开关

外形及安装尺寸 (mm)

规格 外形尺寸与安装尺寸

In A A1 B B1 C E G J K L N P R S T U W ΦX Y Y1
100/3P 235 232 106 105 134 133 115 221.5 84 7 74.5 30 14 18 2.5 105 126 6 36 86
100/4P 247 244 106 105 134 133 115 233.5 84 7 74.5 30 14 18 2.5 105 126 6 36 86
125/3P 292 270 135 128 230 189 145 254 102 7 91 36 20 25 3.5 127 158 9 55 125
125/4P 322 300 135 128 230 189 145 284 102 7 91 36 20 25 3.5 127 158 9 55 125
160/3P 292 270 135 128 230 189 145 254 102 7 91 36 20 25 3.5 127 158 9 55 125
160/4P 322 300 135 128 230 189 145 284 102 7 91 36 20 25 3.5 127 158 9 55 125
250/3P 356 312 170 142 261 208 145 293 102 7 91 50 25 30 3.5 142 168 11 60 145
250/4P 406 362 170 142 261 208 145 293 102 7 91 50 25 30 3.5 142 168 11 60 145
400/3P 487 368 260 222 284 273 189 351 180 9 93 65 32 40 5 222 203 11 83 193
400/4P 552 433 260 222 284 273 189 416 180 9 93 65 32 40 5 222 203 11 83 193
630/3P 487 368 260 222 284 273 189 351 180 9 93 65 40 50 6 222 203 12 83 193
630/4P 552 433 260 222 284 273 189 416 180 9 93 65 40 50 6 222 203 12 83 193
800/3P 646 519 357 250 363 350 443 499 220 11 87 120 60 69 8 250 207 12.5 109 254
800/4P 760 633 357 250 363 350 443 613 220 11 87 120 60 69 8 250 270 12.5 109 254
1000/3P 646 519 357 250 363 350 443 499 220 11 87 120 60 69 8 250 207 12.5 109 254
1000/4P 760 633 357 250 363 350 443 613 220 11 87 120 60 69 8 250 207 12.5 109 254
1250/3P 646 519 357 250 363 350 443 499 220 11 87 120 80 69 8 250 207 13 110 255
1250/4P 760 633 357 250 363 350 443 613 220 11 87 120 80 69 8 250 207 13 110 255
1600/3P 646 519 357 250 363 350 443 499 220 11 87 120 80 69 10 250 207 13 110 255
1600/4P 760 633 357 250 363 350 443 613 220 11 87 120 80 69 10 250 207 13 110 255
2000A 800 633 460 542 447 610 84.5 80 120 10 169
2500A 800 633 460 542 447 610 84.5 80 125 15 174
3200A 800 633 460 542 447 610 84.5 80 125 20 179

接线方式

100A 典型接线方式

䉋䒩ӓ䰢㏫䒿ڑ
䉋
䒩
ӓ
፤⩔⩡⎼ ፤⩔⩡⎼ ▗
"$ 7 "$ 7
$ / $ / ㏫
䒿 )% )%
ڑ
'6 '6

* 0 * *

)- )-
