MLQ2 (CB 级 )

末端型双电源自动转换开关

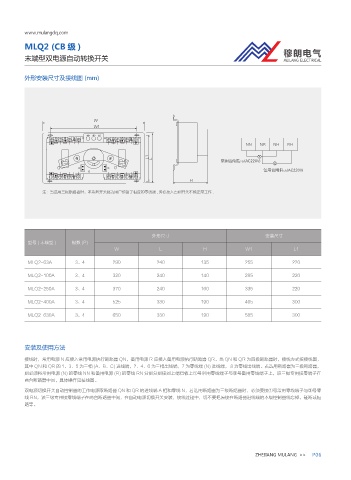

外形安装尺寸及接线图 (mm)

8
8
⩡⎼ ፤ऴ ำऴ
// /3 /) 3)
- -
፤⩔ऴ䬤ᠳ⹦ "$ 7
ำ⩔ऴ䬤ᠳ⹦ "$ 7
)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

外形尺寸 安装尺寸
型号 ( 末端型 ) 极数 (P)
W L H W1 L1

MLQ2-63A 3、4 290 240 135 255 220

MLQ2-100A 3、4 320 240 140 285 220

MLQ2-250A 3、4 370 240 160 335 220
MLQ2-400A 3、4 525 330 190 465 300

MLQ2-630A 3、4 650 330 190 585 300

安装及使用方法

接线时，常用电源 N 应接入常用电源执行断路器 QN，备用电源 R 应接入备用电源执行断路器 QR。当 QN 和 QR 为四扱断路器时，接线方式按接线图，
其中 QN 和 QR 的 1、3、5 为三相 (A、B、C) 逬线端，2、4、6 为三相出线端，7 为零线端 (N) 进线端， 8 为零线出线端。若选用断路器为三扱断路器，
则必须将常用电源 (N) 的零线 NN 和备用电源 (R) 的零线 RN 分别分别接到上端挡板上①号常用零线端子与③号备用零线端子上，该三极专用接零端子在
两台断路器中间，具体操作见接线图。
双电源切换开关自动控制器的工作电源取断路器 QN 和 QR 的进线端 A 相和零线 N，若选用断路器为三级断路器时，必须要接①号常用零线端子与③号零
线 RN，该三级专用接零线端子在两台断路器中间，在自动电源切换开关安装，接线过程中，切不要把原接在断路器进线端的本级控制器线忘掉，碰断或短
路等。

ZHEJIANG MULANG >> P06
