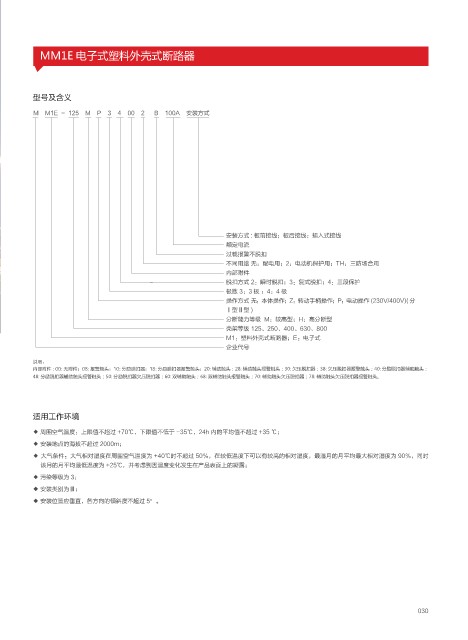

Page 35 - 浙江民腾电气有限公司

MM1E 电子式塑料外壳式断路器

型号及含义
型号及含义
M M1E - 125 M P 3 4 00 2 B 100A 安装方式

安装方式 : 板前接线；板后接线；插入式接线
额定电流
过载报警不脱扣
不同用途 无：配电用；2：电动机保护用；TH：三防场合用
内部附件
脱扣方式 2：瞬时脱扣；3：复式脱扣；4：三段保护
极数 3：3 极 ；4：4 极
操作方式 无：本体操作；Z：转动手柄操作；P：电动操作 (230V/400V)( 分
Ⅰ型Ⅱ型 )
分断能力等级 M：较高型；H：高分断型
壳架等级 125、250、400、630、800
M1：塑料外壳式断路器；E：电子式
企业代号

说明：
内部附件 : 00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头；20: 辅助触头；28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣器报警触头；40: 分励脱扣器辅助触头；
48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器；60: 双辅助触头；68: 双辅助触头报警触头；70: 辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头。

适用工作环境

◆ 周围空气温度：上限值不超过 +70℃，下限值不低于 -35℃，24h 内的平均值不超过 +35 ℃；
◆ 安装地点的海拔不超过 2000m；
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90％，同时
该月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
◆ 污染等级为 3；
◆ 安装类别为Ⅲ；
◆ 安装位置应垂直，各方向的倾斜度不超过 5°。

030
