P. 33

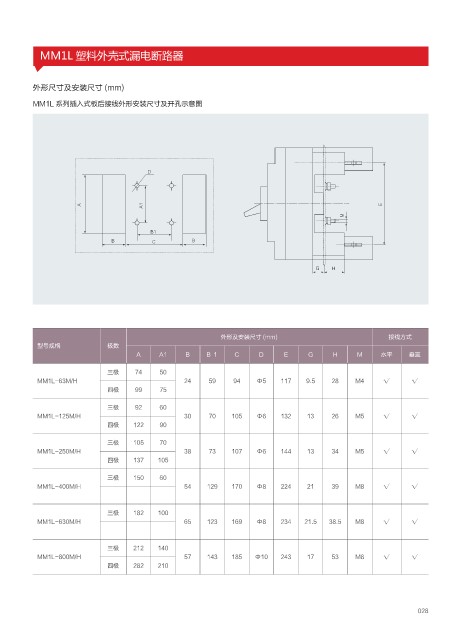

MM1L 塑料外壳式漏电断路器
外形尺寸及安装尺寸 (mm)
MM1L 系列插入式板后接线外形安装尺寸及开孔示意图
%
" " &
.
#
# $ #
( )
外形及安装尺寸 (mm) 接线方式
型号规格 极数
A A1 B B１ Ｃ Ｄ E G H M 水平 垂直
三极 74 50
MM1L-63M/H 24 59 94 Ф5 117 9.5 28 M4 √ √
四极 99 75
三极 92 60
MM1L-125M/H 30 70 105 Ф6 132 13 26 M5 √ √
四极 122 90
三极 105 70
MM1L-250M/H 38 73 107 Ф6 144 13 34 M5 √ √
四极 137 105
三极 150 60
MM1L-400M/H 54 129 170 Ф8 224 21 39 M8 √ √
三极 182 100
MM1L-630M/H 65 123 169 Ф8 234 21.5 38.5 M8 √ √
三极 212 140
MM1L-800M/H 57 143 185 Ф10 243 17 53 M8 √ √
四极 282 210
028
