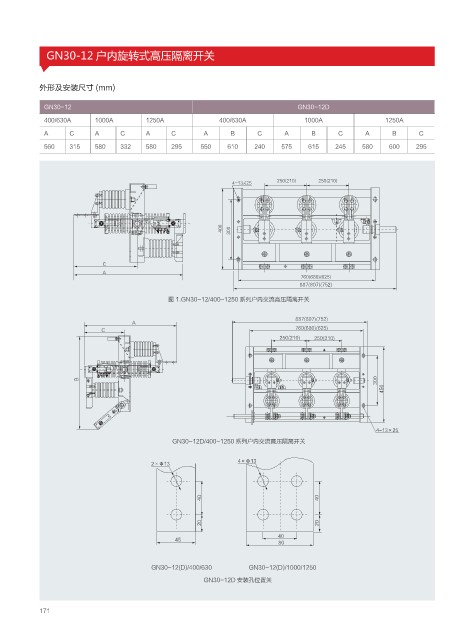

GN30-12 户内旋转式高压隔离开关



           外形及安装尺寸 (mm)


            GN30-12                                                           GN30-12D
            400/630A      1000A        1250A              400/630A              1000A               1250A
            A      C      A     C      A     C        A      B     C      A      B      C      A      B      C
            560    315    580   332    580   295     550    610    240    575    615    245   580    600    295





                                                                 9









                            $
                            "


                                            图 1.GN30-12/400~1250 系列户内交流高压隔离开关


                                   "
                           $







                     #





                                                                                                      f
                                             GN30-12D/400~1250 系列户内交流高压隔离开关

                                                               fŸ
                                         fŸ











                                        GN30-12(D)/400/630       GN30-12(D)/1000/1250
                                                      GN30-12D 安装孔位置关
