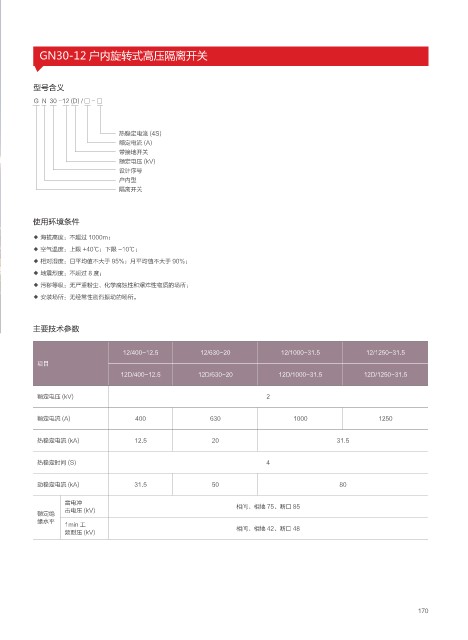

GN30-12 户内旋转式高压隔离开关

型号含义

G N 30 -12 (D) / □ - □

热稳定电流 (4S)
额定电流 (A)
带接地开关
额定电压 (kV)
设计序号
户内型
隔离开关

使用环境条件

◆ 海拔高度：不超过 1000m；
◆ 空气温度：上限 +40℃；下限 -10℃；
◆ 相对湿度：日平均值不大于 95%；月平均值不大于 90%；
◆ 地震烈度：不超过 8 度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。

主要技术参数

12/400-12.5 12/630-20 12/1000-31.5 12/1250-31.5
项目
12D/400-12.5 12D/630-20 12D/1000-31.5 12D/1250-31.5

额定电压 (kV) 2

额定电流 (A) 400 630 1000 1250

热稳定电流 (kA) 12.5 20 31.5

热稳定时间 (S) 4

动稳定电流 (kA) 31.5 50 80
雷电冲 相间、相地 75、断口 85
击电压 (kV)
额定绝
缘水平
1min 工 相间、相地 42、断口 48
频耐压 (kV)

170
