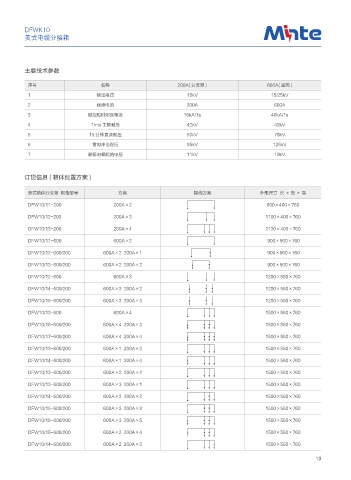

Page 15 - 浙江民特电力科技有限公司

DFWK10
美式电缆分接箱

主要技术参数

序号 名称 200A( 分支网 ) 600A( 主网 )
1 额定电压 15kV 15/25kV
2 额定电流 200A 600A
3 额定短时耐受电流 16kA/1s 40kA/1s
4 1min 工频耐压 42kV 42kV
5 15 分钟直流耐压 53kV 78kV
6 雷电冲击耐压 95kV 125kV

7 最低电晕起始电压 11kV 19kV

订货信息 ( 箱体配置方案 )

美式箱体分支箱 规格型号 方案 接线方案 外形尺寸 长 × 宽 × 高

DFW10/11-200 200A×2 800×400×760
DFW10/12-200 200A×3 1100×400×760

DFW10/13-200 200A×4 1130×400×760
DFW10/11-600 600A×2 900×560×760

DFW10/12-600/200 600A×2 200A×1 900×560×760
DFW10/13-600/200 600A×2 200A×2 900×560×760

DFW10/12-600 600A×3 1200×560×760

DFW10/14-600/200 600A×3 200A×2 1200×560×760
DFW10/15-600/200 600A×3 200A×3 1200×560×760

DFW10/13-600 600A×4 1500×560×760
DFW10/16-600/200 600A×4 200A×3 1500×560×760

DFW10/17-600/200 600A×4 200A×4 1500×560×760
DFW10/13-600/200 600A×1 200A×3 1500×560×760

DFW10/14-600/200 600A×1 200A×4 1500×560×760

DFW10/13-600/200 600A×2 200A×2 1500×560×760
DFW10/13-600/200 600A×3 200A×1 1500×560×760

DFW10/14-600/200 600A×3 200A×2 1500×560×760
DFW10/15-600/200 600A×3 200A×3 1500×560×760

DFW10/16-600/200 600A×3 200A×5 1500×560×760
DFW10/15-600/200 600A×2 200A×4 1500×560×760

DFW10/14-600/200 600A×2 200A×3 1500×560×760

10
