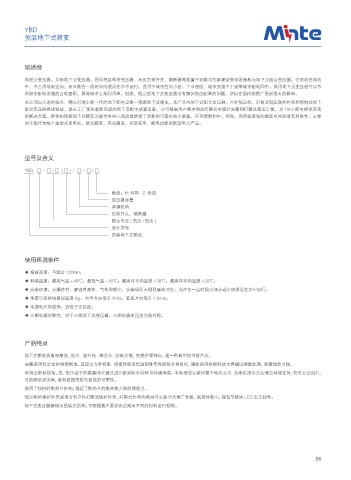

YBD
预装地下式箱变

概述续

地埋式变压器，又称地下式变压器，国内把这种将变压器、高压负荷开关、熔断器等放置干油箱中的紧凑型变电设备称为地下式组合变压器。它安装在地坑
中，不占用地表空间，而且能在一段时间内浸没在水中运行。适用于城市住宅小区、工业园区、城市交通主干道等城市配电网中。采用地下式变压器可以节
约城市配电设施的占地面积，提高城市土地利用率。但是，孤立的地下式变压器没有解决低压配置的问题，所以在国内的推广受到很大的影响。
本公司以先进的技术，精心打造出新一代的地下配电设备—预装地下式箱变。本产品由地下式组合变压器、户外低压柜、灯箱式低压保护外壳和预制式地下
组合变压器基础组成，是在工厂预先装配完成的地下变配电成套设备，亦可根据用户需求增加灯箱式电缆分支箱和灯箱式高压计量，为 10kV 配电提供完善
的解决方案。提供的预装地下式箱变为城市电网入地改造提供了全新的可靠的技术装备，在环境限制中，用地、用房较紧张的地区电网改造有利条件。主要
用于取代传统土建形式变电站、欧式箱变、美式箱变，实现变电、配电功能的新型电力产品。

型号及含义

YBD □ - □ / □ ( □ ) / □ - □ / □

类型：H: 环网 Z: 终端
变压器容量
弹操机构
负荷开关、熔断器
额定电压 ( 高压 / 低压 )
设计序号
预装地下式箱变

使用环境条件

◆ 海拔高度：不超过 1000m；
◆ 环境温度：最高气温 +40℃；最低气温 -45℃；最高月平均温度 +30℃；最高年平均温度 +20℃；
◆ 安装环境：无爆炸性、腐蚀性液体、气体和粉尘，安装场所无剧烈震动冲击，允许在一定时段内部分或全部浸没在水中运行；
◆ 地震引发的地面加速度 Ag；水平方向低于 3m/s；垂直方向低于 1.5m/s；
◆ 电源电压的波形：近似于正弦波；
◆ 三相电源对称性：对于三相地下式变压器，三相电源电压应大致对称。

产品特点

地下式箱变具备耐腐蚀、防水、温升低、噪音小、安装方便、免维护等特点；是一种典型的节能产品。
油箱采用低合金结构钢制造，其综合力学性能、焊接性能及低温韧性等性能都非常良好，箱体采用热喷锌技术再辅以喷塑处理，耐腐蚀能力强。
采用全密封结构，高、低压端子的裸露部分通过进口密封防水材料与环境隔离。本地埋变安装时置于地坑之中，当地坑浸水乃至淹没地埋变时，仍可安全运行，
可抵御洪涝灾害，能有效提高供电系统的可靠性。
采用了独特的散热片结构，保证了散热片的散热能力和防锈能力。
低压柜的保护外壳采用专利户外灯箱式保护外壳，灯箱式外壳的两面可安装全天侯广告板，采用体积小，绿色节能的 LED 发光组件。
地下式变压器基础为预装式结构，可根据客户要求灵活采用不同的材料进行预制。
