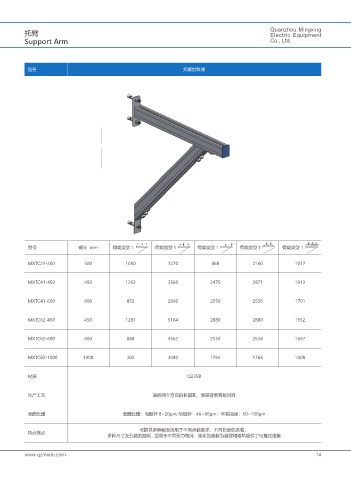

Page 21 - 泉州市明兴电气设备有限公司

托臂 Quanzhou Mingxing
Electric Equipment
Support Arm Co., Ltd.

品名 托臂加斜撑

' Re- ' ' ' ' ' ' '
型号 臂长 mm 荷载类型 1 荷载类型 1 荷载类型 1 荷载类型 1 荷载类型 1

MXTC21-300 300 1050 1270 468 2160 1017

MXTC41-450 450 1263 3560 2475 2871 1913

MXTC41-600 600 853 2660 2556 2556 1701

MXTC62-450 450 1281 5184 2880 2880 1932

MXTC62-600 600 848 4562 2534 2534 1697

MXTC82-1000 1000 304 3040 1764 1764 1008

材质 Q235B

生产工艺 底板两个方向的长圆孔，使悬臂更容易对准

表面处理 表面处理：电镀锌 8~20μm; 热镀锌：46~80μm；环氧喷涂：60~100μm

可提供多种截面适用于不同承载要求，不同长度供选着，
特点优点
多种尺寸及孔数的底板 , 适用于不同受力情况，坚实的底板为悬臂和建筑提供了可靠的连接

www.qzmxdq.com 14
