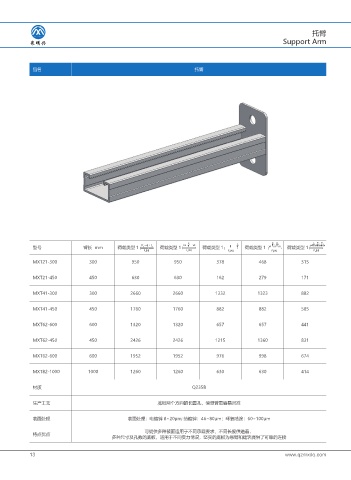

托臂
Support Arm

品名 托臂

' ' '
'
'
型号 臂长 mm 荷载类型 1 ' Re- 荷载类型 1 ' 荷载类型 1 ' 荷载类型 1 荷载类型 1
' </> ' </> ' </> ' </> ' </>
MXT21-300 300 950 950 378 468 315
MXT21-450 450 630 630 162 279 171

MXT41-300 300 2660 2660 1332 1323 882

MXT41-450 450 1760 1760 882 882 585

MXT62-600 600 1320 1320 657 657 441

MXT62-450 450 2426 2426 1215 1360 831

MXT62-600 600 1952 1952 976 998 674

MXT82-1000 1000 1260 1260 630 630 414

材质 Q235B

生产工艺 底板两个方向的长圆孔，使悬臂更容易对准

表面处理 表面处理：电镀锌 8~20μm; 热镀锌：46~80μm；环氧喷涂：60~100μm

可提供多种截面适用于不同承载要求，不同长度供选着，
特点优点
多种尺寸及孔数的底板，适用于不同受力情况，坚实的底板为悬臂和建筑提供了可靠的连接
