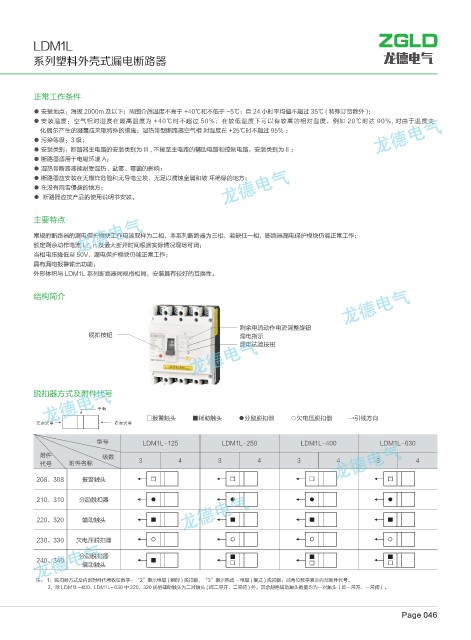

LDM1L

系列塑料外壳式漏电断路器 龙德电气

正常工作条件
● 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
● 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变
化偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相 对湿度在 +25℃时不超过 95% ；
● 污染等级：3 级；
● 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
● 断路器适用于电磁环境 A；
● 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破 坏绝缘的地方；
● 在没有雨雪侵袭的地方；
● 断路器应按产品的使用说明书安装。

主要特点

常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
当相电压降低至 50V，漏电保护模块仍能正常工作；
具有漏电报警输出功能；
外形体积与 LDM1L 系列断路器同规格相同，安装具有较好的互换性。

结构简介

剩余电流动作电流调整旋钮
脱扣按钮 漏电指示
漏电试验按钮

脱扣器方式及附件代号

□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器 →引线方向

型号 LDM1L-125 LDM1L-250 LDM1L-400 LDM1L-630
附件 极数
代号 附件名称 3 4 3 4 3 4 3 4
208、308 报警触头

210、310 分励脱扣器

220、320 辅助触头

230、330 欠电压脱扣器
分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 LDM1L-400、LDM1L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助触头数量均为一对触头（即一常开、一常闭）。
