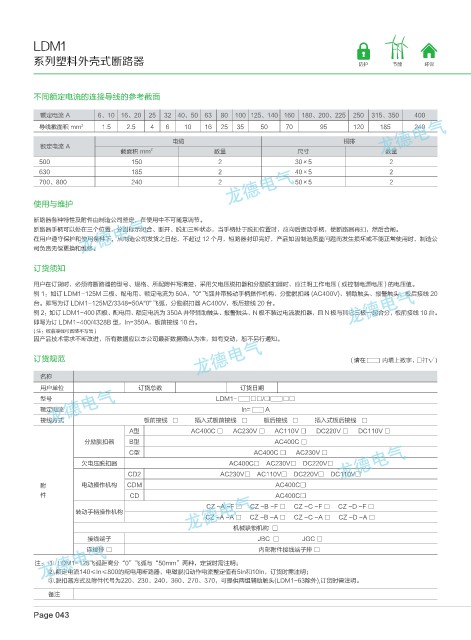

LDM1

系列塑料外壳式断路器 防护 节能 环保

不同额定电流的连接导线的参考截面

额定电流 A 6、10 16、20 25 32 40、50 63 80 100 125、140 160 180、200、225 250 315、350 400
导线截面积 mm 2 1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240
电缆 铜排
额定电流 A
截面积 mm 2 数量 尺寸 数量
500 150 2 30×5 2
630 185 2 40×5 2
700、800 240 2 50×5 2

使用与维护
断路器各种特性及附件由制造公司整定，在使用中不可随意调节。
断路器手柄可以处在三个位置，分别标示闭合、断开、脱扣三种状态，当手柄处于脱扣位置时，应向后扳动手柄，使断路器再扣，然后合闸。
在用户遵守保护和使用条件下，从制造公司发货之日起，不超过 12 个月，短路器封印完好，产品如因制造质量问题而发生损坏或不能正常使用时，制造公
司负责无偿更换和维修。

订货须知
用户在订货时，必须将断路器的型号、规格、所配附件写清楚，采用欠电压脱扣器和分励脱扣器时，应注明工作电压 ( 或控制电源电压 ) 的电压值。
例 1：如订 LDM1-125M 三极、配电用、额定电流为 50A，"0" 飞弧并带转动手柄操作机构、分励脱扣器 (AC400V)、辅助触头、报警触头、板后接线 20
台。即写为订 LDM1-125MZ/3348=50A"0" 飞弧，分励脱扣器 AC400V，板后接线 20 台。
例 2：如订 LDM1-400 四极、配电用、额定电流为 350A 并带辅助触头、报警触头、N 极不装过电流脱扣器，且 N 极与其它三极一起合分，板前接线 10 台。
即写为订 LDM1-400/4328B 型，In=350A，板前接线 10 台。
( 注：板前接线可省略不写出 )
因产品技术需求不断改进，所有数据应以本公司最新数据确认为准，如有变动，恕不另行通知。

订货规范 ( 请在 内填上数字， □打√ )

名称
用户单位 订货总数 订货日期
型号 LDM1- □□/□ □□
额定电流 In= A
接线方式 板前接线 □ 插入式板前接线 □ 板后接线 □ 插入式板后接线 □
A型 AC400C □ AC230V □ AC110V □ DC220V □ DC110V □
分励脱扣器 B型 AC400C □
C型 AC400C □ AC230V □
欠电压脱扣器 AC400C□ AC230V□ DC220V□
CD2 AC230V□ AC110V□ DC220V□ DC110V□
附 电动操作机构 CDM AC400C□
件 CD AC400C□
CZ -A -F □ CZ -B -F □ CZ -C -F □ CZ -D -F □
转动手柄操作机构
CZ -A -A □ CZ -B -A □ CZ -C -A □ CZ -D -A □
机械联锁机构 □
接线端子 JBC □ JGC □
连接排 □ 内部附件接线端子排 □
注： ①. LDM1-125飞弧距离分“0”飞弧与“50mm”两种，定货时需注明；
②.额定电流140≤In≤800的配电用断路器，电磁脱扣动作电流整定值有5In和10In，订货时需注明；
③.脱扣器方式及附件代号为220、230、240、360、270、370，可提供两组辅助触头(LDM1-63除外),订货时需注明。
备注
