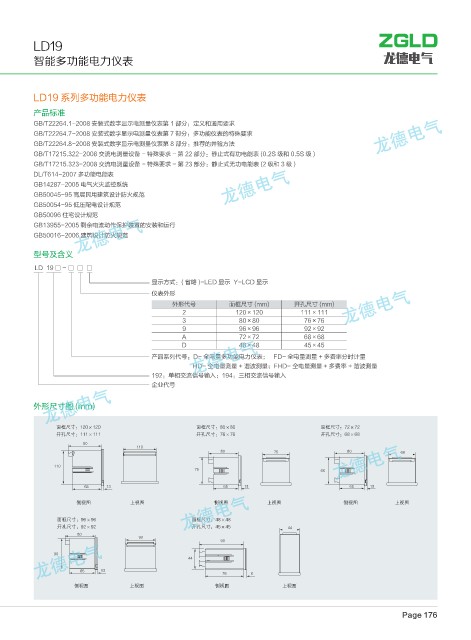

LD19

智能多功能电力仪表 龙德电气

LD19 系列多功能电力仪表
产品标准
GB/T22264.1-2008 安装式数字显示电测量仪表第 1 部分：定义和通用要求
GB/T22264.7-2008 安装式数字显示电测量仪表第 7 部分：多功能仪表的特殊要求
GB/T22264.8-2008 安装式数字显示电测量仪表第 8 部分：推荐的并验方法
GB/T17215.322-2008 交流电测量设备 - 特殊要求 - 第 22 部分：静止式有功电能表 (0.2S 级和 0.5S 级 )
GB/T17215.323-2008 交流电测量设备 - 特殊要求 - 第 23 部分：静止式无功电能表 (2 级和 3 级 )
DL/T614-2007 多功能电能表
GB14287-2005 电气火灾监控系统
GB50045-95 高层民用建筑设计防火规范
GB50054-95 低压配电设计规范
GB50096 住宅设计规范
GB13955-2005 剩余电流动作保护装置的安装和运行
GB50016-2006 建筑设计防火规范

型号及含义
LD 19 □ - □ □ □
显示方式：( 省略 )-LED 显示 Y-LCD 显示
仪表外形
外形代号 面框尺寸 (mm) 开孔尺寸 (mm)
2 120×120 111×111
3 80×80 76×76
9 96×96 92×92
A 72×72 68×68
D 48×48 45×45
产品系列代号：D- 全电量多功能电力仪表； FD- 全电量测量 + 多费率分时计量
HD- 全电量测量 + 谐波测量；FHD- 全电量测量 + 多费率 + 谐波测量
192：单相交流信号输入；194：三相交流信号输入
企业代号

外形尺寸图 (mm)

᭦ಳࡆࠩὙ f ᭦ಳࡆࠩὙ f ᭦ಳࡆࠩὙ f
धߗࡆࠩὙ f धߗࡆࠩὙ f धߗࡆࠩὙ f

Ξ᜼ڎ ʼ᜼ڎ Ξ᜼ڎ ʼ᜼ڎ Ξ᜼ڎ ʼ᜼ڎ

᭦ಳࡆࠩὙ f ᭦ಳࡆࠩὙ f
धߗࡆࠩὙ f धߗࡆࠩὙ f

Ξ᜼ڎ ʼ᜼ڎ Ξ᜼ڎ ʼ᜼ڎ
