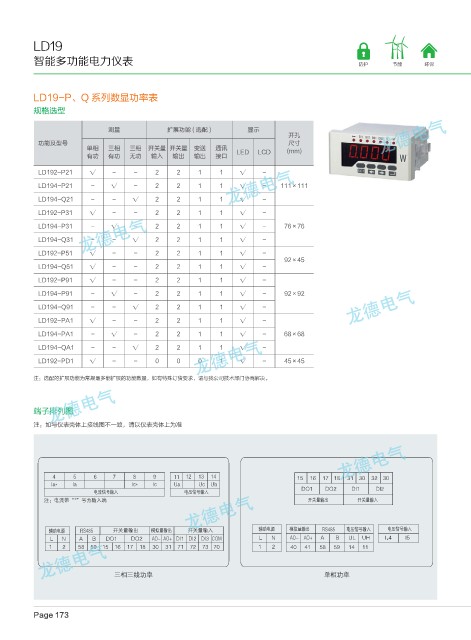

LD19

智能多功能电力仪表 防护 节能 环保

LD19-P、Q 系列数显功率表
规格选型

测量 扩展功能 ( 选配 ) 显示
开孔
功能及型号 尺寸
单相 三相 三相 开关量 开关量 变送 通讯 LED LCD (mm)
有功 有功 无功 输入 输出 输出 接口

LD192-P21 √ - - 2 2 1 1 √ -
LD194-P21 - √ - 2 2 1 1 √ - 111×111
LD194-Q21 - - √ 2 2 1 1 √ -
LD192-P31 √ - - 2 2 1 1 √ -
LD194-P31 - √ - 2 2 1 1 √ - 76×76
LD194-Q31 - - √ 2 2 1 1 √ -
LD192-P51 √ - - 2 2 1 1 √ -
92×45
LD194-Q51 √ - - 2 2 1 1 √ -
LD192-P91 √ - - 2 2 1 1 √ -
LD194-P91 - √ - 2 2 1 1 √ - 92×92
LD194-Q91 - - √ 2 2 1 1 √ -
LD192-PA1 √ - - 2 2 1 1 √ -
LD194-PA1 - √ - 2 2 1 1 √ - 68×68
LD194-QA1 - - √ 2 2 1 1 √ -
LD192-PD1 √ - - 0 0 0 1 √ - 45×45

注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图
注：如与仪表壳体上接线图不一致，请以仪表壳体上为准

*B *B *D *D 6B 6D 6C
ႂึζՁᣤЙ ႂԌζՁᣤЙ %0 % 0 %* % *
ซὙႂึࣛþ ÿՁ˝ᣤЙቪ धС᧙ᣤѢ ध С᧙ᣤЙ

ᣘүႂຸ 34 धС᧙ᣤѢ ഴ઱᧙ᣤѢ धС᧙ᣤЙ ᣘүႂຸ ഴ઱᧙ᣤѢ 34 ႂԌζՁᣤЙ ႂԌζՁᣤЙ
- / " # %0 %0 "0 "0 %* %* %* $0. - / "0 "0 " # 6 - 6 ) * *

ʻᄰʻጲҩည Ӭᄰҩည
