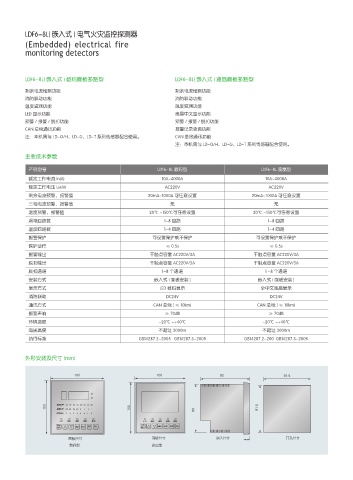

LDF6-8L( 嵌入式 ) 电气火灾监控探测器 041
(Embedded) electrical fire
monitoring detectors

LDF6-8L( 嵌入式 ) 数码面板多路型 LDF6-8L( 嵌入式 ) 液晶面板多路型

剩余电流检测功能 剩余电流检测功能
消防联动功能 消防联动功能
温度监测功能 温度监测功能
LED 显示功能 液晶中文显示功能
预警 / 报警 / 脱扣功能 预警 / 报警 / 脱扣功能
CAN 总线通讯功能 报警记录查询功能
注：本机需与 LD-O/H、LD-G、LD-T 系列传感器配合使用。 CAN 总线通讯功能
注：本机需与 LD-O/H、LD-G、LD-T 系列传感器配合使用。
主要技术参数

产品型号 LDF6-8L 数码型 LDF6-8L 液晶型
额定工作电流 In(A) 10A~4000A 10A~4000A
额定工作电压 Ue(V) AC220V AC220V
剩余电流预警、报警值 20mA~1000A 可任意设置 20mA~1000A 可任意设置
三相电流预警、报警值 无 无
温度预警、报警值 20℃ ~150℃可任意设置 20℃ ~150℃可任意设置
漏电回路数 1~8 回路 1~8 回路
温度回路数 1~4 回路 1~4 回路
报警保护 可设置保护或不保护 可设置保护或不保护
保护动作 ≤ 0.5s ≤ 0.5s
报警输出 干触点容量 AC220V/3A 干触点容量 AC220V/3A
脱扣输出 干触点容量 AC220V/3A 干触点容量 AC220V/3A
脱扣通道 1-8 个通道 1 ~8 个通道
安装方式 嵌入式 ( 面板安装 ) 嵌入式 ( 面板安装 )
显示方式 LED 数码显示 全中文液晶显示
消防联动 DC24V DC24V
通讯方式 CAN 总线 ( ≤ 10km) CAN 总线 ( ≤ 10km)
报警声响 ≥ 70dB ≥ 70dB
环境温度 -20℃ ~+40℃ -20℃ ~+40℃
海拔高度 不超过 3000m 不超过 3000m
执行标准 GB14287.2-2005 GB14287.3-2005 GB14287.2-200 GB14287.3-2005

外形安装及尺寸 (mm)

␻⩡៑䂒
⍕Ꮢ៑䂒
៑䂒䕆䕿
䓼㵸 䕆䃛 䶰䂒 ៑䂒 㙝ត 䓼㵸 䕆䃛 䶰䂒 ៑䂒 㙝ត
ᴑ䄎 ⶚䃐 䃪㒚 ⊴䴟 ูѹ ᴑ䄎 ⶚䃐 䃪㒚 ⊴䴟 ูѹ
䔀ఊ 䔀ఊ
䲎Ძᅦᄤ 䲎Ძᅦᄤ ቸڑᅦᄤ ᐬႀᅦᄤ
᪜ⴭಷ ⋞ᮢಷ
