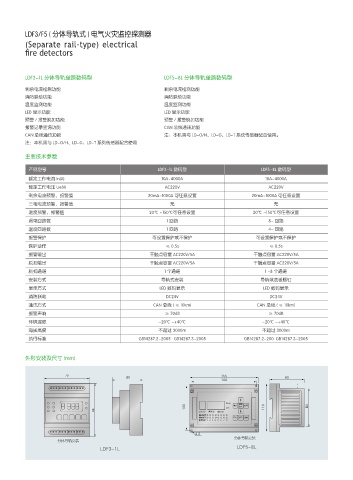

LDF3/F5 ( 分体导轨式 ) 电气火灾监控探测器 039
(Separate rail-type) electrical
fire detectors

LDF3-1L 分体导轨单路数码型 LDF5-8L 分体导轨单路数码型
剩余电流检测功能 剩余电流检测功能
消防联动功能 消防联动功能
温度监测功能 温度监测功能
LED 显示功能 LED 显示功能
预警 / 报警脱扣功能 预警 / 报警脱扣功能
报警记录查询功能 CAN 总线通讯功能
CAN 总线通讯功能 注：本机需与 LD-O/H、LD-G、LD-T 系统传感器配合使用。
注：本机需与 LD-O/H、LD-G、LD-T 系列传感器配合使用
主要技术参数

产品型号 LDF3-1L 数码型 LDF5-8L 数码型
额定工作电流 In(A) 10A~4000A 10A~4000A
额定工作电压 Ue(V) AC220V AC220V
剩余电流预警、报警值 20mA~1000A 可任意设置 20mA~1000A 可任意设置
三相电流预警、报警值 无 无
温度预警、报警值 20℃ ~150℃可任意设置 20℃ ~150℃可任意设置
漏电回路数 1 回路 8~ 回路
温度回路数 1 回路 4~ 回路
报警保护 可设置保护或不保护 可设置保护或不保护
保护动作 ≤ 0.5s ≤ 0.5s
报警输出 干触点容量 AC220V/5A 干触点容量 AC220V/5A
脱扣输出 干触点容量 AC220V/5A 干触点容量 AC220V/5A
脱扣通道 1 个通道 1 ~8 个通道
安装方式 导轨式安装 导轨或底板螺钉
显示方式 LED 数码显示 LED 数码显示
消防联动 DC24V DC24V
通讯方式 CAN 总线 ( ≤ 10km) CAN 总线 ( ≤ 10km)
报警声响 ≥ 70dB ≥ 70dB
环境温度 -20℃ ~+40℃ -20℃ ~+40℃
海拔高度 不超过 3000m 不超过 3000m
执行标准 GB14287.2-2005 GB14287.3-2005 GB14287.2-200 GB14287.3-2005

外形安装及尺寸 (mm)

N" ܳᢎ
č ⶚჆ 䃪㒚 䔀ఊ
䓼㵸 䕆䃛 㙝ត
␻⩡៑䂒
⍕Ꮢ៑䂒 ูѹ ⊴䴟 䄁侸
៑䂒䕆䕿

ܲѿᄨ䒔Ⴕ㷱
ܲѿᄨ䒔Ⴕ㷱
-%' - -%' -
