Page 39 - 苏州雷盾电气有限公司（产品选型手册）

LDCPS 控制与保护开关电器 029 / 030 www.cnldele.com
400• 822• 0588
Control and protective switching
devices

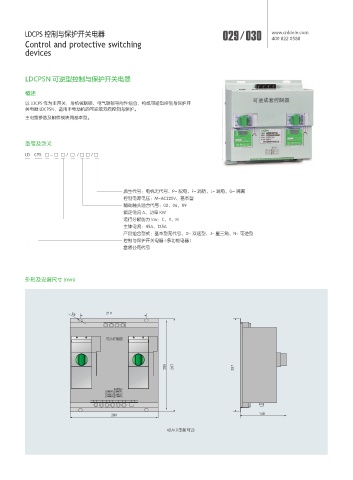

LDCPSN 可逆型控制与保护开关电器

概述
以 LDCPS 作为主开关，与机械联锁、电气联锁等附件组合，构成可逆型控制与保护开
关电器 LDCPSN，适用于电动机的可逆或双向控制与保护。
主电路参数及附件模块同基本型。

型号及含义
LD CPS □ - □ □ / □ / □ □ / □

派生代号：电机无代号、P- 配电、F- 消防、L- 漏电、G- 隔离
控制电源电压：M-AC220V、基本型
辅助触头组合代号：02、06、09
额定电流 A、功率 KW
运行分断能力 Icw：C、Y、H
主体电流：45A、125A
产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型
控制与保护开关电器 ( 多功能电器 )
雷盾公司代号

外形及安装尺寸 (mm)

210
58

可逆控制器

285 297 297

控制电源指示
低速运行指示 高速运行指示
低速停止指示 高速停止指示
低速故障指示 高速故障指示
280 148

45A小型新可逆
