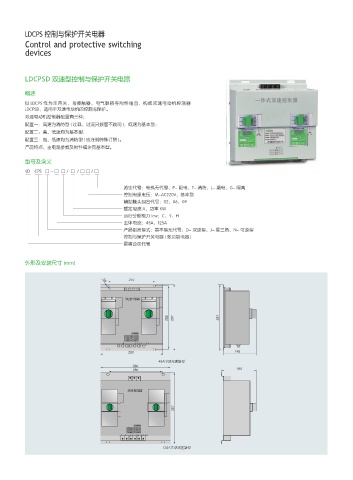

LDCPS 控制与保护开关电器 029
Control and protective switching
devices

LDCPSD 双速型控制与保护开关电器

概述
以 LDCPS 作为主开关，与接触器、电气联锁等附件组合，构成双速电动机控制器
LDCPSD，适用于双速电动机的控制与保护。
双速电动机控制器配置有三种：
配置一：高速为消防型 ( 过载、过流只报警不跳闸 )，低速为基本型；
配置二：高、低速均为基本型；
配置三：高、低速均为消防型 ( 应注明特殊订货 )。
产品特点、主电路参数及附件模块同基本型。

型号及含义

LD CPS □ - □ □ / □ / □ □ / □

派生代号：电机无代号、P- 配电、F- 消防、L- 漏电、G- 隔离
控制电源电压：M-AC220V、基本型
辅助触头组合代号：02、06、09
额定电流 A、功率 KW
运行分断能力 Icw：C、Y、H
主体电流：45A、125A
产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型
控制与保护开关电器 ( 多功能电器 )
雷盾公司代号

外形及安装尺寸 (mm)

210
58

双速控制器

285 297 297

控制电源指示
低速运行指示 高速运行指示
低速停止指示 高速停止指示
低速故障指示 高速故障指示
280 148
45A小型双速新型
380
290 190

双速控制器

387

控制电源指示
低速运行指示 高速运行指示
低速停止指示 高速停止指示
低速故障指示 高速故障指示
125A大型双速新型
