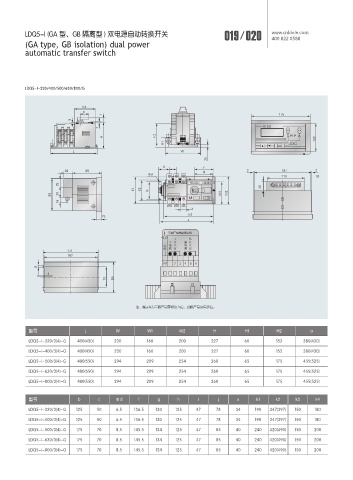

LDQ5-I (GA 型、GB 隔离型 ) 双电源自动转换开关 019 / 020 www.cnldele.com
400• 822• 0588
(GA type, GB isolation) dual power
automatic transfer switch
LDQ5-I-320/400/500/630/800/G
,
I
"54(
) 1 1
)
)
-- 8
KD G
H
E
, , C
8 8
Y
,
B
̵Ჭϓ৭ᓱ䶧ᣑ䰢㏫
ͧ ำ
ͧ ᐬ ำ ᐬ
䰢 ⩡ ڟ ⩡ ڟ
㏫ ⎼ ऴ ⎼ ऴ
/
∔喝〛ၼ/̵ͦᲭϓ৭䰢Ⱔ࢜ڑѹ喏ఇᲭϓ৭⇍ᰵ⁍ѹȠ
型号 L W W1 W2 H H1 H2 a
LDQ5-I-320/3(4)-G 400(450) 230 160 200 227 60 153 380(430)
LDQ5-I-400/3(4)-G 400(450) 230 160 200 227 60 153 380(430)
LDQ5-I-500/3(4)-G 480(550) 294 209 254 260 65 175 455(525)
LDQ5-I-630/3(4)-G 480(550) 294 209 254 260 65 175 455(525)
LDQ5-I-800/3(4)-G 480(550) 294 209 254 260 65 175 455(525)
型号 b c Φd f g h i j x k1 k2 k3 k4
LDQ5-I-320/3(4)-G 125 50 6.5 136.5 130 125 47 78 34 190 347(397) 150 180
LDQ5-I-400/3(4)-G 125 50 6.5 136.5 130 125 47 78 34 190 247(397) 150 180
LDQ5-I-500/3(4)-G 175 70 8.5 145.5 134 125 47 85 40 240 420(490) 150 200
LDQ5-I-630/3(4)-G 175 70 8.5 145.5 134 125 47 85 40 240 420(490) 150 200
LDQ5-I-800/3(4)-G 175 70 8.5 145.5 134 125 47 85 40 240 420(490) 150 200
