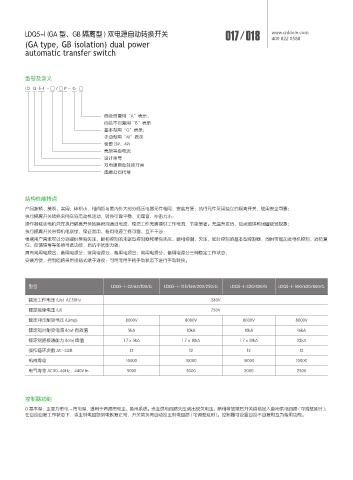

Page 27 - 苏州雷盾电气有限公司（产品选型手册）

LDQ5-I (GA 型、GB 隔离型 ) 双电源自动转换开关 017 / 018 www.cnldele.com
400• 822• 0588
(GA type, GB isolation) dual power
automatic transfer switch

型号及含义
LD Q 5-I - □ / □ P - G □

自投自复用“A”表示；
自投不自复用“B”表示
基本型用“G”表示；
手动型用“M”表示
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
雷盾公司代号

结构性能特点
产品新颖、美观、实用；体积小，相间距与国内外大部分低压电器元件相同，安装方便；执行元件采用独立的隔离开关，使用安全可靠；
执行隔离开关转换采用交流电动机驱动，转换可靠平稳、无噪音、冲击力小；
操作器驱动电机只在执行隔离开关转换瞬间通过电流，稳态工作无需提供工作电流，节能显著。无温升发热、结点熔焊和线圈烧毁现象；
执行隔离开关带有机电联锁，保证常用、备用电源工作可靠、互不干涉；
根据用户需求可以分别提供带有失压、断相控制的末端型控制器和带有失压、断相控制、欠压、延时控制的基本型控制器，同时可增加发电机控制、消防复
位、反馈信号等多项可选功能，且抗干扰能力强；
具有常用电源合、备用电源分；常用电源分、备用电源合；常用电源分、备用电源分三种稳定工作状态；
安装方便，控制回路采用接插式端子连接；可用专用手柄手动状态下进行手动转换。

型号 LDQ5-I-32/63/100/G LDQ5-I-125/160/200/250/G LDQ5-I-320/400/G LDQ5-I-500/630/800/G

额定工作电压 (Ue) AC50Hz 380V
额定绝缘电压 (Ui) 750V
额定冲击耐受电压 (Uimp) 8000V 8000V 8000V 8000V
额定短时耐受电流 (lcw) 有效值 5kA 10kA 10kA 16kA
额定短路接通能力 (lcm) 峰值 1.7×5kA 1.7×10kA 1.7×10kA 32kA
操作循环次数 AC-33iB 12 12 12 12
机械寿命 10000 10000 10000 10000

电气寿命 AC50-60Hz，440V In 5000 5000 3000 2500

控制器功能

G 基本型：主要为市电 - 市电型，适用于两路市电主、备用系统。当主供电回路失压或出现欠电压、断相等故障后开关自动投入备用供电回路 ( 可调整延时 )；
在自投自复工作状态下，当主供电回路供电恢复正常，开关将负荷自动投主供电回路 ( 可调整延时 )。控制器可设置自投不自复和互为备用功能。
