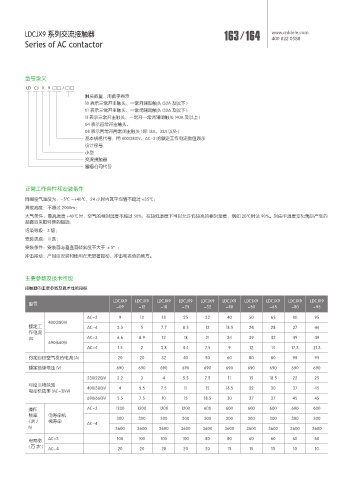

          LDCJX9 系列交流接触器                                                     163  / 164      www.cnldele.com
                                                                                             400• 822• 0588
          Series of AC contactor





         型号含义
          LD   CJ   X   9  □□ / □□
                              触头数量,用数字表示
                              10 表示三常开主触头、一常开辅助触头 (32A 及以下 )
                              01 表示三常开主触头、一常闭辅助触头 (32A 及以下 )
                              11 表示三常开主触头、一常开一常闭辅助触头 (40A 及以上 )
                              04 表示四常开主触头、
                              08 表示两常开两常闭主触头 ( 除 18A、32A 以外 )
                              基本规格代号,用 400(380)V、AC-3 的额定工作电流数值表示
                              设计序号
                              小型
                              交流接触器
                              雷盾公司代号



         正常工作条件和安装条件
         周围空气温度为:-5℃ ~+40℃,24 小时内其平均值不超过 +35℃;
         海拔高度:不超过 2000m;
         大气条件:最高温度 +40℃时,空气的相对湿度不超过 50%;在较低温度下可以允许有较高的相对湿度,例如 20℃时达 90%。对由于温度变化偶尔产生的
         凝露应采取特殊的措施;
         污染等级:3 级;
         安装类别:Ⅲ类;
         安装条件:安装面与垂直面倾斜度不大于 ±5°;
         冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。



         主要参数及技术性能
         接触器的主要参数及技术性能指标

                                       LDCJX9  LDCJX9  LDCJX9  LDCJX9  LDCJX9  LDCJX9  LDCJX9  LDCJX9  LDCJX9  LDCJX9
           型号
                                        -09     -12    -18    -25     -32    -40     -50    -65    -80     -95
                              AC-3       9      12      18     25     32      40     50     65      80     95
                 400(380)V
           额定工                AC-4       3.5     5     7.7     8.5    12     18.5    24     28      37     44
           作电流
           (A)                AC-3       6.6    8.9     12     18     21      34     39     42      49     49
                 690(660)V
                              AC-4       1.5     2     3.8     4.4    7.5     9      12     14     17.3    21.3
           约定自由空气发热电流 (A)                20     20     32      40     50      60     80     80      95     95
           额定绝缘电压 (V)                   690     690    690    690     690    690     690    690    690     690
                              230(220)V  2.2     3      4      5.5    7.5     11     15     18.5    22     25
           可控三相鼠笼             400(380)V  4      5.5    7.5     11     15     18.5    22     30      37     45
           电动机功率 (AC-3)kW
                              690(660)V  5.5    7.5     10     15     18.5    30     37     37      45     45

           操作                 AC-3      1200   1200    1200   1200    600    600     600    600    600     600
           频率    电寿命机                   300     300    300    300     300    300     300    300    300     300
           (次/   械寿命          AC-4
           h)                           3600   3600    3600   3600   3600    3600   3600    3600   3600   3600

                 AC-3                   100     100    100     100    80      80     60     60      60     60
           电寿命
           (万次)
                 AC-4                    20     20     20      20     20      15     15     15      10     10
