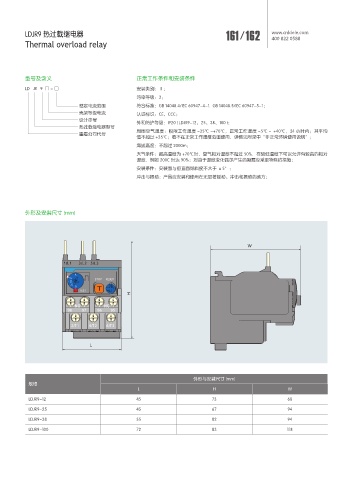

Page 171 - 苏州雷盾电气有限公司（产品选型手册）

LDJR9 热过载继电器 161 / 162 www.cnldele.com
400• 822• 0588
Thermal overload relay

型号及含义 正常工作条件和安装条件
LD JR 9 □ - □ 安装类别：Ⅲ；
污染等级：3；
整定电流范围 符合标准：GB 14048.4/IEC 60947-4-1. GB 14048.5/IEC 60947-5-1；
壳架等级电流 认证标识：CE、CCC；
设计序号
外和防护等级：IP20 ( LDJR9-12、25、38、100 )；
热过载继电器型号
周围空气温度：极限工作温度 -35℃ ~+70℃，正常工作温度 -5℃～ +40℃，24 小时内；其平均
雷盾公司代号
值不超过 +35℃；若不在正常工作温度范围使用，详情见附录中“非正常环境使用说明”；
海拔高度：不超过 2000m；
大气条件：最高温度为 +70℃时，空气相对湿度不超过 50%．在较低温度下可以允许有较高的相对
湿度，例如 200C 时达 90%；对由于湿度变化偶尔产生的凝露应采取特殊的措施；
安装条件：安装面与垂直面倾斜度不大于 ±5°；
冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方；

外形及安装尺寸 (mm)

W

1 1/L11 3/L 2 5/L 3
/L
A
9 STOP RESET
11 10 12 H
TEST T A
H
NO NC
98 97 96 95

2/T1 4/T2 6/T3

L

外形与安装尺寸 (mm)
规格
L H W

LDJR9-12 45 73 68
LDJR9-25 45 67 94
LDJR9-38 55 82 94
LDJR9-100 72 83 118
