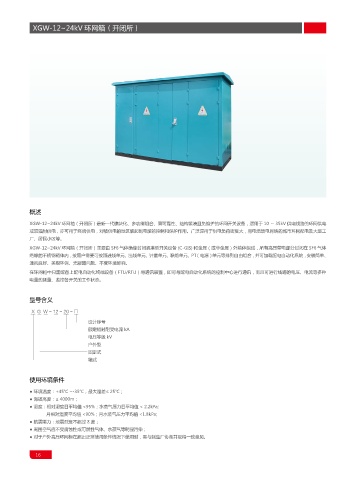

XGW-12~24kV 环网箱（开闭所）

概述
XGW-12~24kV 环网箱（开闭所）是新一代模块化、多功能组合、高可靠性、结构紧凑且免维护的环网开关设备，适用于 10 ～ 35kV 供电线路的环网供电
或双辐射供电，亦可用于终端供电，对被供电的地区能起到电能的控制和保护作用。广泛应用于供电负荷密度大，用电缆馈电网络的城市环网配电及大型工
厂、居民小区等。
XGW-12~24kV 环网箱（开闭所）主要由 SF6 气体绝缘封闭紧凑型开关设备 (C-GIS) 和金属（或非金属）外箱体组成，所有高压带电部分封闭在 SF6 气体
绝缘的不锈钢箱体内，按用户需要可按照进线单元、出线单元、计量单元、联络单元、PT（电源）单元等排列自由组合，并可加载配电自动化系统，安装简单、
通风良好、美观环保、无凝露问题、不受环境影响。
在环网柜中只需配备上配电自动化终端设备（FTU/RTU）与通讯装置，即可与配电自动化系统的控制中心进行通讯，而且可进行线路的电压、电流等多种
电量的测量、监控各开关的工作状态。

型号含义
X G W - 12 - 20 - □
设计序号
额定短时耐受电流 kA
电压等级 kV
户外型
固定式
箱式

使用环境条件

● 环境温度：+45℃ ~-35℃，最大温差≤ 25℃；
● 海拔高度：≤ 4000m；
● 湿度：相对湿度日平均值 <95%；水蒸气压力日平均值 < 2.2kPa;
月相对湿度平均值 <90%；月水蒸气压力平均值 <1.8kPa;
● 抗震能力：地震烈度不超过 8 度；
● 周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；
● 对于户外高压环网柜在超出正常使用条件情况下使用时，需与制造厂协商并取得一致意见。
