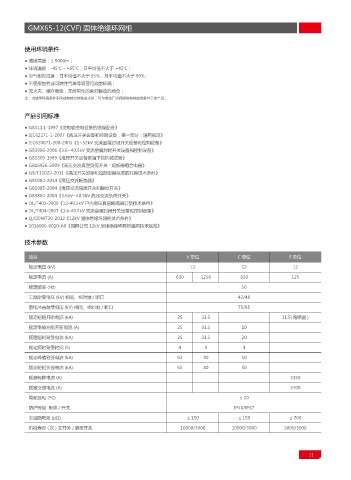

GMX65-12(CVF) 固体绝缘环网柜

使用环境条件
● 海拔高度：≤ 5000m；
● 环境温度：-45℃ ~+65℃；日平均值不大于 +45℃；
● 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
● 不受腐蚀性或可燃性气体等明显污染的环境；
● 无火灾、爆炸危险，无经常性的剧烈振动的场合；
注：当使用环境条件不同或有其它特殊要求时，可与制造厂协商提供特殊使用条件下的产品；

产品引用标准

● GB311.1-1997《变电输变电设备的绝缘配合》
● IEC62271-1-2007《高压开关设备和控制设备，第一部分：通用规范》
● IEC620071-200-2003《1~52kV 交流金属封闭开关设备和控制设备》
● GB3906-2006《3.6~40.5kV 交流金属封闭开关设备和控制设备》
● GB3309-1989《高压开关设备常温下的机械试验》
● GB16926-2009《高压交流真空负荷开关 - 熔断器组合电器》
● GB/T11022-2011《高压开关设备和控制设备标准的共用技术条件》
● GB1984-2014《高压交流断路器》
● GB1985-2004《高压交流隔离开关和接地开关》
● GB3804-2004《3.6kV~40.5kV 高压交流负荷开关》
● DL/T403-2000《12-40.5kV 户内高压真空断路器订货技术条件》
● DL/T404-2007《3.6-40.5kV 交流金属封闭开关设备和控制设备》
● Q/GDW730-2012《12kV 固体绝缘环网柜技术条件》
● 1016006-0010-A0《国网公司 12kV 固体绝缘环网柜通用技术规范》

技术参数

项目 V 单位 C 单位 F 单位
额定电压 (kV) 12 12 12
额定电流 (A) 630 1250 630 125
额定频率 (Hz) 50
工频耐受电压 (kV) 相间、相对地 / 断口 42/48
雷电冲击耐受电压 (kV) 相间、相对地 / 断口 75/85

额定短路开断电流 (kA) 25 31.5 31.5( 熔断器 )
额定电缆充电开断电流 (A) 25 31.5 10
额定短时耐受电流 (kA) 25 31.5 20
额定短时耐受时间 (S) 4 4 4
额定峰值耐受电流 (kA) 63 80 50
额定短时关合电流 (kA) 63 80 50
额定转移电流 (A) 3150

额定交接电流 (A) 3700
局部放电 (PC) ≤ 20
防护等级 柜体 / 开关 IP4X/IP67
主回路电阻 (μΩ) ≤ 150 ≤ 150 ≤ 700
机械寿命 ( 次 ) 主开关 / 隔离开关 10000/3000 10000/3000 5000/3000
