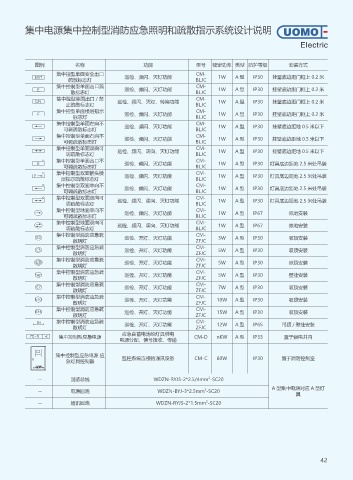

集中电源集中控制型消防应急照明和疏散指示系统设计说明

图例 名称 功能 型号 额定功率 类型 防护等级 安装方式
集中控型单面安全出口 CM-
&9*5 巡检、频闪、灭灯功能 1W A型 IP30 挂壁底边距门框上 0.2 米
疏散标志灯 BLJC
集中控制型单面出口疏 CM-
& 巡检、频闪、灭灯功能 1W A型 IP30 挂壁底边距门框上 0.2 米
散标志灯 BLJC
集中控型单面出口 / 禁 CM-
& / 巡检、频闪、灭灯、转换功能 1W A型 IP30 挂壁底边距门框上 0.2 米
止疏散标志灯 BLJC
集中控型单面楼层指示 CM-
' 巡检、频闪、灭灯功能 1W A型 IP30 挂壁底边距门框上 0.2 米
标志灯 BLJC
集中控制型单面左向不 巡检、频闪、灭灯功能 CM- 1W A型 IP30 挂壁底边距地 0.5 米以下
可调疏散标志灯 BLJC
集中控制型单面右向不 巡检、频闪、灭灯功能 CM- 1W A型 IP30 挂壁底边距地 0.5 米以下
可调疏散标志灯 BLJC
集中控制型单面双向可 巡检、频闪、调向、灭灯功能 CM- 1W A型 IP30 挂壁底边距地 0.5 米以下
调疏散标志灯 BLJC
% 集中控制型单面出口不 CM-
& 巡检、频闪、灭灯功能 1W A型 IP30 灯具底边距地 2.5 米处吊装
可调疏散标志灯 BLJC
% 集中控制型双面箭头楼 CM-
' 巡检、频闪、灭灯功能 1W A型 IP30 灯具底边距地 2.5 米处吊装
层指示疏散标志灯 BLJC
% 集中控制型双面单向不 巡检、频闪、灭灯功能 CM- 1W A型 IP30 灯具底边距地 2.5 米处吊装
可调疏散标志灯 BLJC
% 集中控制型双面双向可 巡检、频闪、调向、灭灯功能 CM- 1W A型 IP30 灯具底边距地 2.5 米处吊装
调疏散标志灯 BLJC
集中控制型地面单向不 巡检、频闪、灭灯功能 CM- 1W A型 IP67 嵌地安装
可调疏散标志灯 BLJC
集中控制型地面双向可 巡检、频闪、调向、灭灯功能 CM- 1W A型 IP67 嵌地安装
调疏散标志灯 BLJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 3W A型 IP30 吸顶安装
散明灯 ZFJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 5W A型 IP30 吸顶安装
散明灯 ZFJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 5W A型 IP30 嵌顶安装
散明灯 ZFJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 5W A型 IP30 壁挂安装
散明灯 ZFJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 7W A型 IP30 吸顶安装
散明灯 ZFJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 10W A型 IP30 吸顶安装
散明灯 ZFJC
集中控制型消防应急疏 CM-
& 巡检、开灯、灭灯功能 15W A型 IP30 吸顶安装
散明灯 ZFJC
&/ 集中控制型消防应急疏 巡检、开灯、灭灯功能 CM- 12W A型 IP65 吊顶 / 壁挂安装
散明灯 ZFJC
应急由蓄电池给灯具供电
;$ % " 集中控制型应急电源 CM-D nKW A型 IP33 置于强电井内
电源分配、信号接收、传递
集中控制型应急电源 应 监控系统连接的通讯设备 CM-C 80W IP30 置于消防控制室
急灯具控制器
䯲͙ᣓݢஔ
Ꮐᕑ⪻᪏⚓ᬺᣓݢஔ
-- 回路总线 WDZN-RYJS-2*2.5/4mm -SC20
2
A 型集中电源对应 A 型灯
2
-- 电源回路 WDZN-BYJ-3*2.5mm -SC20
具
2
-- 通讯回路 WDZN-RYJS-2*1.5mm -SC20
