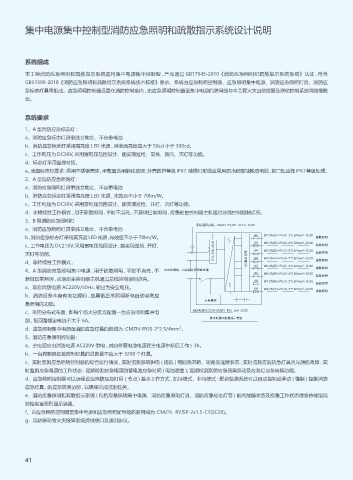

集中电源集中控制型消防应急照明和疏散指示系统设计说明

系统组成

本工程消防应急照明和疏散指示系统选用集中电源集中控制型 , 产品通过 GB17945-2010《消防应急照明和疏散指示系统系统》认证 , 符合
GB51309-2018《消防应急照明和疏散指示系统系统技术标准》要求。系统由应急照明控制器、应急照明集中电源、消防应急照明灯具、消防应
急标志灯具等组成。应急照明控制器设置在消防控制室内 , 由应急照明控制器至集中电源的联网线与本工程火灾自动报警及联动控制系统同线槽敷
设。

系统要求
1、A 型消防应急标志灯 :
a、消防应急标志灯具带独立地址、不自带电池
b、消防应急标志灯采用高亮度 LED 光源 , 其表面亮度应大于 50cd 小于 300cd。
c、工作电压为 DC36V, 采用宽电压范围设计、能实现巡检、常亮、频闪、灭灯等功能。
d、标志灯采用金属材质。
e、地面标志灯要求:采用不锈钢売体,承载面选用钢化玻璃,外売防护等级IP67,地埋灯配线应采用防水耐腐蚀橡胶电缆,接口处应做IP67等级处理。
2、A 型消防应急照明灯：
a、消防应急照明灯具带独立地址、不自带电池
b、消防应急标志灯采用高亮度 LED 光源 , 光效应不小于 70lm/W。
c、工作电压为 DC36V, 采用宽电压范围设计、能实现巡检、开灯、灭灯等功能。
d、非持续性工作模式 , 用于疏散照明 , 平时不点亮 , 不兼做日常照明 , 应急时由控制器主机通过总线控制强制点亮。
3、B 型消防应急照明灯
㈧㐋䕆䃛ᕧ㏫喝$.;/ 3:+41 Y 4$
a、消防应急照明灯具带独立地址、不自带电池
b、消防应急标志灯采用高亮度LED光源,光效应不小于70lm/W。 " 8 $.;/ 3:+4 NN 4$ ⪻᪏⚓ᬺ
c、工作电压为 DC216V, 采用宽电压范围设计、能实现巡检、开灯、 " 8 $.;/ 3:+4 NN 4$ ⪻᪏⚓ᬺ
灭灯等功能。 $. 59. &-3 " 8 $.;/ 3:+4 NN 4$ ⪻᪏⚓ᬺ
d、非持续性工作模式 , %$䒿ܦఊ䌛 " 8 $.;/ 3:+4 NN 4$ ⪻᪏⚓ᬺ
"
8 $.;/ 3:+4 NN 4$
4、A 型消防应急照明集中电源 : 用于疏散照明 , 平时不点亮 , 不 ጮ⩡ᷬ≷㏫喝ᑁ㜖ᅝ䓽⚓ᬺ䙹⩡ポ ⪻᪏⚓ᬺ
" 8 $.;/ 3:+4 NN 4$ ⪻᪏⚓ᬺ
兼做日常照明 , 应急时由控制器主机通过总线控制强制点亮。 " 8 $.;/ 3:+4 NN 4$
a、取自消防电源 AC220V/50Hz, 输出为安全电压。 " ⪻᪏⚓ᬺ
8 $.;/ 3:+4 NN 4$
⪻᪏⚓ᬺ
b、消防设备本身有地址编码 , 应具备正常照明断电自动点亮应
ٱ⩡Ὅಃ
急照明的功能。
c、采用分布式布置 , 即每个防火分区均配置一台应急照明集中电 ⊴䭞⩡⎼"$ 7 $.;/ #:+ Y 4$
源 , 每回路额定电流不大于 6A。 䯲͙⩡⎼ఊ䌛ᣑ㏫⹦ᘻప
d、应急照明集中电源至消防应急灯具的管线为 :CMZN-RYJS-2*2.5/4mm 。
2
5、消防应急照明控制器：
a、主电源应由消防电源 AC220V 供电 , 其自带蓄电池电源在主电源中断后工作≥ 3h。
b、一台控制器直接控制灯具的总数量不应大于 3200 个灯具。
c、实时监测应急照明控制器的综合运行情况 , 实时监测系统供电 ( 通讯 ) 每回路开路、短路及连接状态 ; 实时监测应消防急灯具内光源的故障 ; 实
时监测应急电源的工作状态 : 定期检测应急电源的蓄电池应急时间 ( 电池容量 ); 定期检测系统应急预案启动及应急灯应急转换功能。
d、应急照明控制器可以远程设定消防应急灯具 ( 节点 ) 基本工作方式 , 如持续式、非持续式 : 配合监测系统可以自动控制或手动 ( 强制 ) 控制消防
应急灯具 , 的应急转换功能 , 以确保完成监测任务。
e、消防应急照明和疏散指示系统 ( 包括应急照明集中电源、消防应急照明灯具、消防应急标志灯等 ) 能将故障状态及应急工作状态信息传输给消
防控制室图形显示装置。
f、由应急照明控制器至集中电源和应急照明配电箱的联网线为 :CMZN- RYJSP-2x1.5-CT(SC20)。
g、消防联动需火灾报警系统提供接口及通讯协议。
