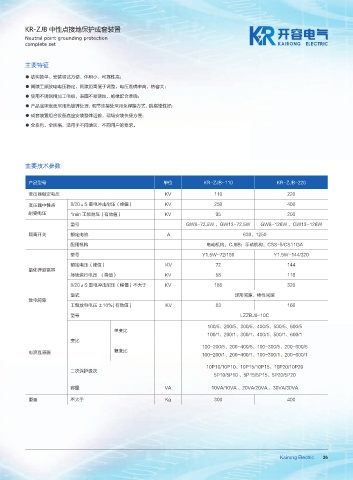

Page 43 - 西安开容电气有限公司

KR-ZJB 中性点接地保护成套装置
Neutral point grounding protection
complete set

主要特征

● 结构简单、安装调试方便、体积小、可靠性高；
● 间隙工频放电电压稳定，间隙距离便于调整，电压准确率高，热容大；
● 使用不锈钢精加工电极，表面不易锈蚀、绝缘配合准确；
● 产品底架表面采用热镀锌处理，调节连接处采用免焊接方式，防腐蚀性好；
● 成套装置组合设备底座安装整体运输，现场安装快捷方便；
● 全系列、全规格，适用于不同地区、不同用户的要求。

主要技术参数

产品型号 单位 KR-ZJB-110 KR-ZJB-220
变压器额定电压 KV 110 220

变压器中性点 8/20μS 雷电冲击耐压（峰值） KV 250 400
耐受电压 1min 工频耐压（有效值） KV 95 200

型号 GW8-72.5W 、GW13-72.5W GW8-126W 、GW13-126W
隔离开关 额定电流 A 630、1250
配用机构 电动机构：CJ6B；手动机构：CS8-5/CS11GA
型号 Y1.5W-72/186 Y1.5W-144/320
额定电压（峰值） KV 72 144
氧化锌避雷器
持续运行电压 （峰值） KV 58 116

8/20μS 雷电冲击耐压（峰值）不大于 KV 186 320
型式 球形间隙、棒性间隙
放电间隙
工频放电电压 ±10%( 有效值 ) KV 83 166
型号 LZZBJ9-10C
100/5、200/5、300/5、400/5、500/5、600/5
单变比
100/1、200/1、300/1、400/1、500/1、600/1
变比
100-200/5、200-400/5、100-300/5、200-600/5
电流互感器 复变比
100-200/1、200-400/1、100-300/1、200-600/1
10P10/10P10、10P15/10P15、10P20/10P20
二次保护级次
5P10/5P10 、5P15/5P15、5P20/5P20
容量 VA 10VA/10VA 、20VA/20VA 、30VA/30VA

重量 不大于 Kg 300 400
