P. 41

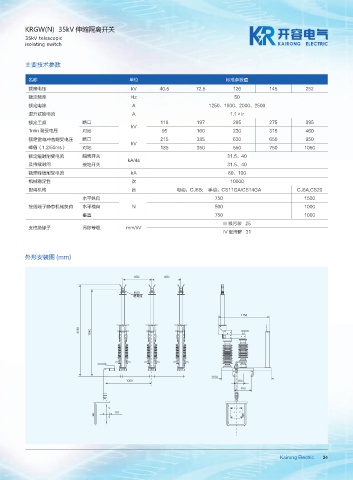

KRGW(N) 35kV 伸缩隔离开关
35kV telescopic
isolating switch
主要技术参数
名称 单位 标准参数值
额定电压 kV 40.5 72.5 126 145 252
额定频率 Hz 50
额定电流 A 1250、1600、2000、2500
温升试验电流 A 1.1×Ir
额定工频 断口 118 197 265 275 395
kV
1min 耐受电压 对地 95 160 230 315 460
额定雷电冲击耐受电压 断口 215 385 630 650 950
kV
峰值（1.2/50ms） 对地 185 350 550 750 1050
额定短时耐受电流 隔离开关 31.5、40
kA/4s
及持续时间 接地开关 31.5、40
额定峰值耐受电流 kA 80、100
机械稳定性 次 10000
配用机构 台 电动：CJ6B; 手动：CS11GA/CS14GA CJ6A,CS20
水平纵向 750 1500
接线端子静态机械负荷 水平横向 N 500 1000
垂直 750 1000
III 级污秽 25
支柱绝缘子 污秽等级 mm/kV
IV 级污秽 31
外形安装图 (mm)
㏫
Kairong Electric 34
