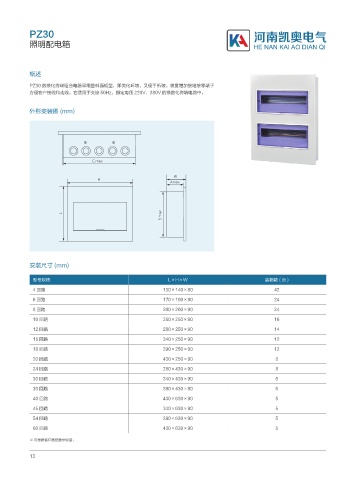

PZ30
照明配电箱

概述

PZ30 数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。装置增加接地接零端子
方便客户接线和走线。它适用于交流 50Hz，额定电压 220V、380V 的模数化终端电路中。

外形安装图 (mm)

&NBY

8
)
"NBY

# NBY
-

安装尺寸 (mm)

型号规格 L×H×W 装箱数(台)
4 回路 130×140×80 42
6 回路 170×190×90 24
8 回路 200×200×90 24
10 回路 250×250×90 16
12 回路 280×250×90 14
15 回路 340×250×90 12
18 回路 390×250×90 12

20 回路 430×250×90 8
24 回路 280×430×90 8
30 回路 340×430×90 6
36 回路 390×430×90 6
40 回路 430×630×90 5
45 回路 340×630×90 5
54 回路 390×630×90 5

60 回路 430×630×90 5
※ 可根据客户图纸要求制造。
