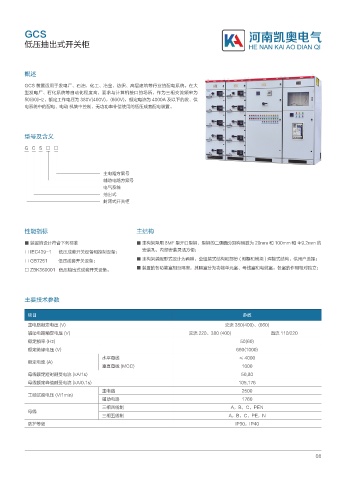

GCS
低压抽出式开关柜

概述

GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大
型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为
50(60)Hz，额定工作电压为 380V(400V)，(660V)，额定电流为 4000A 及以下的发、供
电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。

型号及含义
G C S □ □

主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标 主结构

■ 装置的设计符合下列标准 ■ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的
安装孔，内部安装灵活方便；
□ IEC439-1 低压成套开关设备和控制设备；
□ GB7251 低压成套开关设备； ■ 主构架装配形式设计为两种，全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构，供用户选择；
■ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
□ ZBK360001 低压抽出式成套开关设备。

主要技术参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380 (400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40
