P. 58

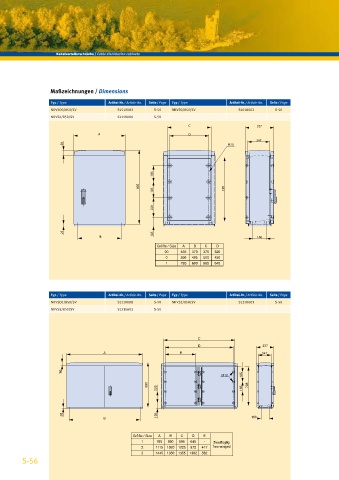

Kabelverteilerschränke / Cable distribution cabinets
Maßzeichnungen / Dimensions
Typ / Type Artikel-Nr. / Article-No. Seite / Page Typ / Type Artikel-Nr. / Article-No. Seite / Page
NKVS00/850/SV S1510003 S-50 NKVS0/850/SV S1010003 S-50
NKVS1/850/SV S1110006 S-50
Größe / Size A B C D
00 465 370 375 325
0 590 495 500 450
1 785 690 695 645
Typ / Type Artikel-Nr. / Article-No. Seite / Page Typ / Type Artikel-Nr. / Article-No. Seite / Page
NKVSD1/850/SV S1110008 S-50 NKVS2/850/SV S1210003 S-50
NKVS3/850/SV S1310003 S-50
C
D 327
A E 247
58
M10 185
850 738
220 185
25 105
B 160
Größe A B C D E Größe / Size A B C D E
1 785 690 695 645 - Zwei- 785 690 695 645 -
1
Zweiflüglig
2 1115 1020 1025 972 417 flüglig Two-winged
3 1445 1350 1355 1302 582 2 1115 1020 1025 972 417
3 1445 1350 1355 1302 582
S-56
