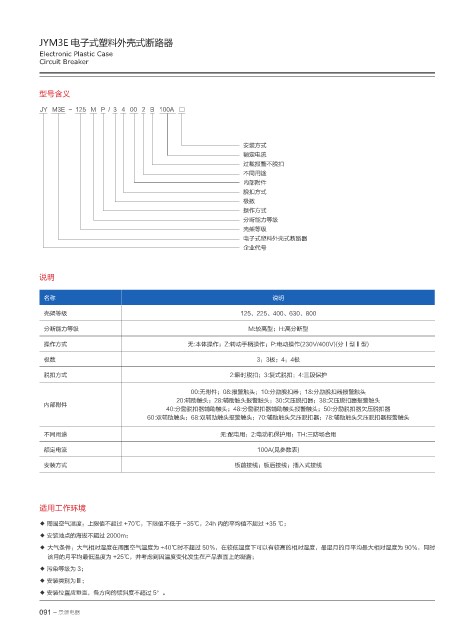

JYM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

型号含义

JY M3E - 125 M P / 3 4 00 2 B 100A □

安装方式
额定电流
过载报警不脱扣
不同用途
内部附件
脱扣方式
极数
操作方式
分断能力等级
壳架等级
电子式塑料外壳式断路器
企业代号

说明

名称 说明
壳架等级 125、225、400、630、800
分断能力等级 M:较高型；H:高分断型

操作方式 无:本体操作；Z:转动手柄操作；P:电动操作(230V/400V)(分Ⅰ型Ⅱ型)
极数 3：3极；4：4极

脱扣方式 2:瞬时脱扣；3:复式脱扣；4:三段保护

00:无附件；08:报警触头；10:分励脱扣器；18:分励脱扣器报警触头
20:辅助触头；28:辅助触头报警触头；30:欠压脱扣器；38:欠压脱扣器报警触头
内部附件
40:分励脱扣器辅助触头；48:分励脱扣器辅助触头报警触头；50:分励脱扣器欠压脱扣器
60:双辅助触头；68:双辅助触头报警触头；70:辅助触头欠压脱扣器；78:辅助触头欠压脱扣器报警触头

不同用途 无:配电用；2:电动机保护用；TH:三防场合用
额定电流 100A(见参数表)
安装方式 板前接线；板后接线；插入式接线

适用工作环境

◆ 周围空气温度：上限值不超过 +70℃，下限值不低于 -35℃，24h 内的平均值不超过 +35 ℃；
◆ 安装地点的海拔不超过 2000m；
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90％，同时
该月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
◆ 污染等级为 3；
◆ 安装类别为Ⅲ；
◆ 安装位置应垂直，各方向的倾斜度不超过 5°。
