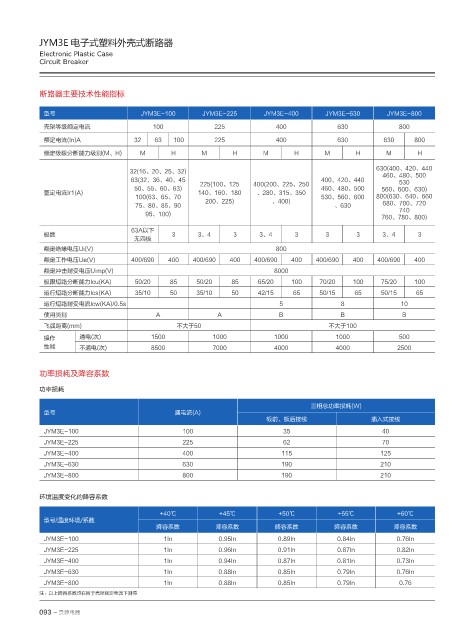

JYM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

断路器主要技术性能指标

型号 JYM3E-100 JYM3E-225 JYM3E-400 JYM3E-630 JYM3E-800
壳架等级额定电流 100 225 400 630 800
额定电流(In)A 32 63 100 225 400 630 630 800
额定极限分断能力级别(M、H) M H M H M H M H M H

630(400、420、440
32(16、20、25、32)
460、480、500
63(32、36、40、45 400、420、440 530
225(100、125 400(200、225、250
50、55、60、63) 460、480、500 560、600、630)
整定电流Ir1(A) 140、160、180 、280、315、350
100(63、65、70 530、560、600 800(630、640、660
200、225) 、400) 680、700、720
75、80、85、90 、630
740
95、100)
760、780、800)
63A以下
极数 3 3、4 3 3、4 3 3 3 3、4 3
无四极
额定绝缘电压Ui(V) 800
额定工作电压Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400
额定冲击耐受电压Uimp(V) 8000
极限短路分断能力Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100
运行短路分断能力Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65
运行短路耐受电流Icw(KA)/0.5s 5 8 10
使用类别 A A B B B
飞弧距离(mm) 不大于50 不大于100
操作 通电(次) 1500 1000 1000 1000 500
性能 不通电(次) 8500 7000 4000 4000 2500

功率损耗及降容系数
功率损耗

三相总功率损耗(W)
型号 通电流(A)
板前、板后接线 插入式接线
JYM3E-100 100 35 40
JYM3E-225 225 62 70
JYM3E-400 400 115 125
JYM3E-630 630 190 210
JYM3E-800 800 190 210

环境温度变化的降容系数
+40℃ +45℃ +50℃ +55℃ +60℃
型号/温度环境/系数
降容系数 降容系数 降容系数 降容系数 降容系数
JYM3E-100 1In 0.95In 0.89In 0.84In 0.76In
JYM3E-225 1In 0.96In 0.91In 0.87In 0.82In
JYM3E-400 1In 0.94In 0.87In 0.81In 0.73In
JYM3E-630 1In 0.88In 0.85In 0.79In 0.76In
JYM3E-800 1In 0.88In 0.85In 0.79In 0.76
注：以上降容系数均在同于壳架额定电流下测得
