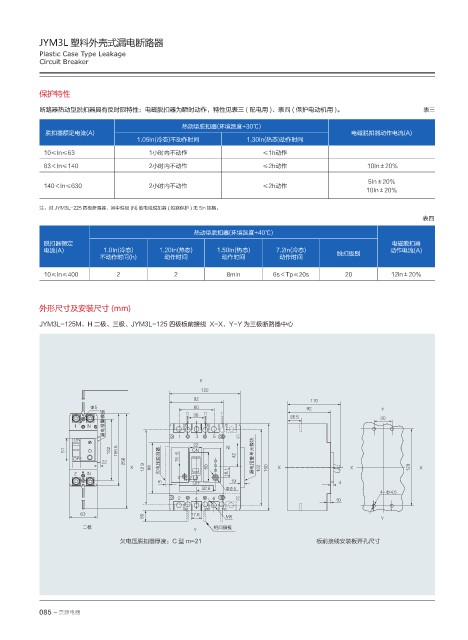

JYM3L 塑料外壳式漏电断路器
Plastic Case Type Leakage
Circuit Breaker

保护特性

断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三 ( 配电用 )、表四 ( 保护电动机用 )。 表三

热动型脱扣器(环境温度+30℃)
脱扣器额定电流(A) 电磁脱扣器动作电流(A)
1.05In(冷态)不动作时间 1.30In(热态)动作时间
10≤In≤63 1小时内不动作 ≤1h动作
63＜In≤140 2小时内不动作 ≤2h动作 10In±20%

5In±20%
140＜In≤630 2小时内不动作 ≤2h动作
10In±20%
注：对 JYM3L-225 四极断路器，其中性极 (N) 的电磁脱扣器 ( 短路保护 ) 无 5ln 规格。
表四
热动型脱扣器(环境温度+40℃)
脱扣器额定 电磁脱扣器
电流(A) 1.0In(冷态) 1.20In(热态) 1.50In(热态) 7.2In(冷态) 脱扣级别 动作电流(A)
不动作时间(h) 动作时间 动作时间 动作时间

10≤In≤400 2 2 8min 6s＜Tp≤20s 20 12ln±20%

外形尺寸及安装尺寸 (mm)

JYM3L-125M、H 二极、三极、JYM3L-125 四极板前接线 X-X、Y-Y 为三极断路器中心

:

œ :
໣ႂઐ᝜ഴྟ
/
0/
/
0/
0'' ໣ႂઐ᝜ӬЊഴڰ
൑ႂԌᑱ੭٧
9 9 9 9
/

N 0''
œ
œ

. :
̃౜ ᄰᫍᬥ౛
:
欠电压脱扣器厚度：C 型 m=21 板前接线安装板开孔尺寸
