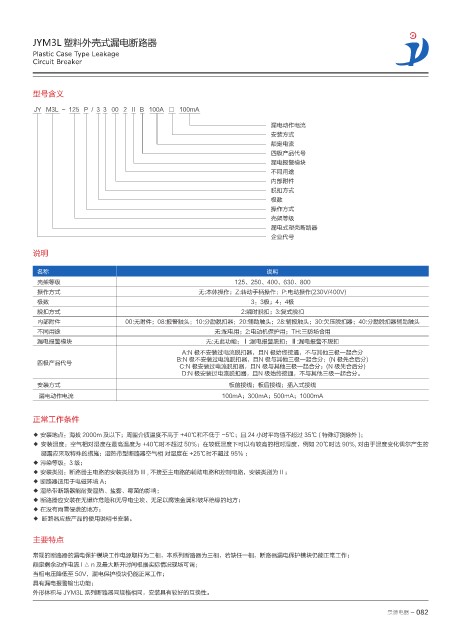

JYM3L 塑料外壳式漏电断路器
Plastic Case Type Leakage
Circuit Breaker

型号含义

JY M3L - 125 P / 3 3 00 2 II B 100A □ 100mA

漏电动作电流
安装方式
额定电流
四极产品代号
漏电报警模块
不同用途
内部附件
脱扣方式
极数
操作方式
壳架等级
漏电式塑壳断路器
企业代号
说明

名称 说明
壳架等级 125、250、400、630、800
操作方式 无:本体操作；Z:转动手柄操作；P:电动操作(230V/400V)
极数 3：3极；4：4极
脱扣方式 2:瞬时脱扣；3:复式脱扣
内部附件 00:无附件；08:报警触头；10:分励脱扣器；20:辅助触头；28:辅报触头；30:欠压脱扣器；40:分励脱扣器辅助触头
不同用途 无:配电用；2:电动机保护用；TH:三防场合用
漏电报警模块 无:无此功能；Ⅰ:漏电报警脱扣；Ⅱ:漏电报警不脱扣
A:N 极不安装过电流脱扣器，且N 极始终接通，不与其他三极一起合分
B:N 极不安装过电流脱扣器，且N 极与其他三极一起合分；(N 极先合后分)
四极产品代号
C:N 极安装过电流脱扣器，且N 极与其他三极一起合分；(N 极先合后分)
D:N 极安装过电流脱扣器，且N 极始终接通，不与其他三极一起合分。
安装方式 板前接线；板后接线；插入式接线
漏电动作电流 100mA；300mA；500mA；1000mA

正常工作条件

◆ 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
◆ 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变化偶尔产生的
凝露应采取特殊的措施；湿热带型断路器空气相 对湿度在 +25℃时不超过 95% ；
◆ 污染等级：3 级；
◆ 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 在没有雨雪侵袭的地方；
◆ 断路器应按产品的使用说明书安装。

主要特点

常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
当相电压降低至 50V，漏电保护模块仍能正常工作；
具有漏电报警输出功能；
外形体积与 JYM3L 系列断路器同规格相同，安装具有较好的互换性。
