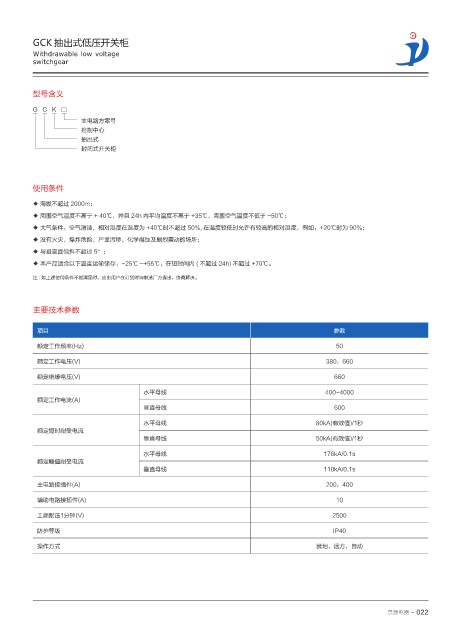

GCK 抽出式低压开关柜
          Withdrawable low voltage
          switchgear



         型号含义

         G   C   K   □
                      主电路方案号
                      控制中心
                      抽出式
                      封闭式开关柜




         使用条件
         ◆ 海拔不超过 2000m;
         ◆ 周围空气温度不高于 + 40℃,并且 24h 内平均温度不高于 +35℃,周围空气温度不低于 -50℃;
         ◆ 大气条件:空气清洁,相对湿度在温度为 +40℃时不超过 50%, 在温度较低时允许有较高的相对湿度,例如:+20℃时为 90%;
         ◆ 没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所;
         ◆ 与垂直面倾斜不超过 5°;
         ◆ 本产品适合以下温度运输储存:-25℃ ~+55℃,在短时间内 ( 不超过 24h) 不超过 +70℃。
          注 : 如上述使用条件不能满足时,应由用户在订货时向制造厂方提出,协商解决。



          主要技术参数


           项目                                                                          参数
           额定工作频率(Hz)                                                                   50

           额定工作电压(V)                                                                 380,660
           额定绝缘电压(V)                                                                   660

                                      水平母线                                           400-4000
           额定工作电流(A)
                                      垂直母线                                             600

                                      水平母线                                         80kA(有效值)/1秒
           额定短时耐受电流
                                      垂直母线                                         50kA(有效值)/1秒

                                      水平母线                                          176kA/0.1s
           额定峰值耐受电流
                                      垂直母线                                          110kA/0.1s

           主电路接插件(A)                                                                 200,400
           辅助电路接插件(A)                                                                   10
           工频耐压1分钟(V)                                                                  2500

           防护等级                                                                        IP40

           操作方式                                                                    就地,远方,自动
