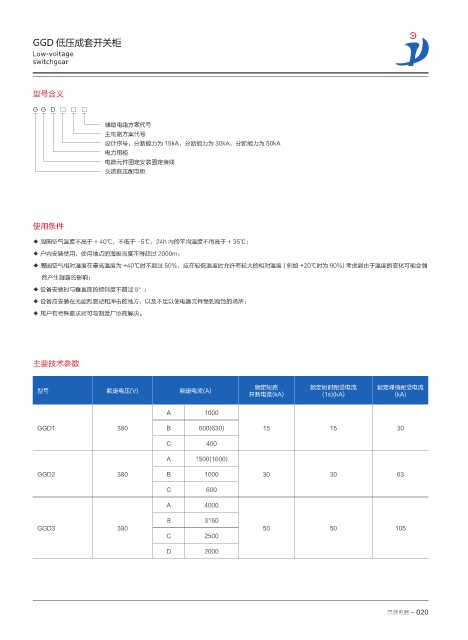

GGD 低压成套开关柜
          Low-voltage
          switchgear



          型号含义

          G  G   D   □   □   □

                            辅助电路方案代号
                            主电路方案代号
                            设计序号:分断能力为 15kA,分断能力为 30kA,分断能力为 50kA
                            电力用柜
                            电器元件固定安装固定接线
                            交流低压配电柜







          使用条件
          ◆ 周围空气温度不高于 + 40℃,不低于 -5℃,24h 内的平均温度不得高于 + 35℃;
          ◆ 户内安装使用,使用地点的海拔高度不得超过 2000m;
          ◆ 周围空气相对湿度在最高温度为 +40℃时不超过 50%,应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会偶
            然产生凝露的影响;
          ◆ 设备安装时与垂直面的倾斜度不超过 5°;
          ◆ 设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所;
          ◆ 用户有特殊要求时可与制造厂协商解决。






          主要技术参数


                                                                   额定短路          额定短时耐受电流         额定峰值耐受电流
           型号                额定电压(V)           额定电流(A)
                                                                 开断电流(kA)           (1s)(kA)           (kA)
                                            A         1000
           GGD1                380          B       600(630)         15               15               30

                                            C         400
                                            A      1500(1600)

           GGD2                380          B         1000           30               30               63
                                            C         600

                                            A         4000
                                            B         3150
           GGD3                380                                   50               50               105
                                            C         2500
                                            D         2000
