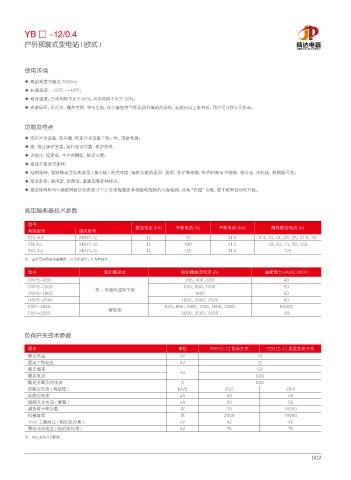

P. 9
YB □ -12/0.4
户外预装式变电站 ( 欧式 ) ٳۉഗ
JINGDA ELECTRIC
使用环境
◆ 海拔高度不超过 1000m；
◆ 环境温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
功能及特点
◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
◆ 高、低压保护完善，运行安全可靠，维护简单；
◆ 占地少，投资省、生产周期短、移动方便；
◆ 接线方案灵活多样；
◆ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢、铝合金、冷轧板、彩钢板可选；
◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
高压熔断器技术参数
型号
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国型号 国内型号
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
型号 脱扣器形式 脱扣器额定电流 (A) 通断能力 kA(AC380V)
DW15-630 315，400，630 40
DW15-1000 630，800，1000 50
热 - 电磁性或电子型
DW15-1600 1600 50
DW15-2500 1600，2000，2500 60
CW1-2000 630，800，1000，1250，1600，2000 65(80)
智能型
CW1-3200 2000，2500，3200 100
负荷开关技术参数
项目 单位 FKN12-12 负荷开关 FZN12-12 真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 50
Hz
额定电流 630
额定开断负荷电流 A 630
热稳定电流 ( 有效值 ) kA/S 20/2 20/4
动稳定电流 kA 50 50
短路关合电流 ( 峰值 ) kA 50 50
满负荷开断次数 次 20 10000
机械寿命 次 2000 10000
1min 工频耐压 ( 相间及对地 ) kV 42 42
雷电冲击电压 ( 相对及对地 ) kV 75 75
注：(80) 为高分子断型。
002
