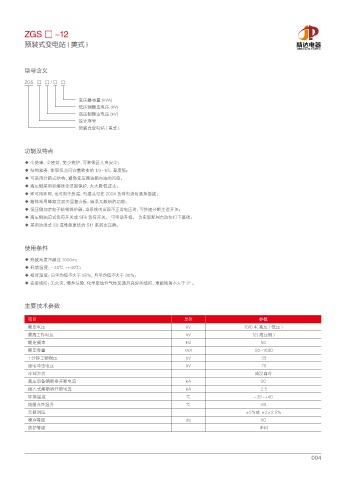

ZGS □ -12
预装式变电站 ( 美式 ) ٳۉഗ
JINGDA ELECTRIC
型号含义
ZGS □ □ / □ □
变压器容量 (kVA)
低压侧额定电压 (kV)
高压侧额定电压 (kV)
设计序号
预装式变电站 ( 美式 )
功能及特点
◆ 全绝缘、全密封、免少维护、可靠保证人身安全；
◆ 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
◆ 可采用分箱式结构，避免变压器油箱内油的污染；
◆ 高压侧采用双熔丝全范围保护，大大降低成本；
◆ 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
◆ 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
◆ 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
◆ 高压侧油浸式负荷开关或 SF6 负荷开关， 可电动升级， 为实现配网自动化打下基础；
◆ 采用油浸式 S9 或性能更优的 S11 系列变压器。
使用条件
◆ 海拔高度不超过 1000m；
◆ 环境温度：-35℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
◆ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。
主要技术参数
项目 单位 参数
额定电压 kV 10/0.4( 高压 / 低压 )
最高工作电压 kV 12( 高压侧 )
额定频率 Hz 50
额定容量 kVA 50-1600
1 分钟工频耐压 kV 35
雷电冲击电压 kV 75
冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50
插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40
线圈允许温升 ℃ 65
无载调压 ±5％或 ±2×2.5％
噪声等级 db 50
防护等级 IP43
