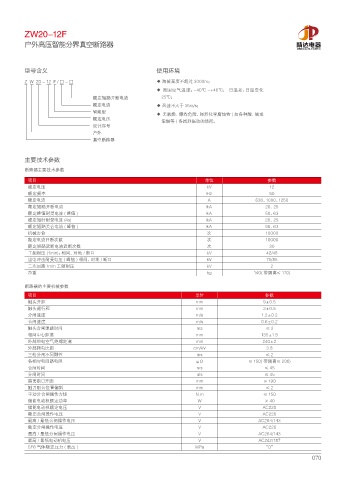

Page 77 - 四川精达电器有限公司

ZW20-12F

户外高压智能分界真空断路器 ৛ٳۉഗ
JINGDA ELECTRIC

型号含义 使用环境

Z W 20 - 12 F / □ - □ ◆ 海拔高度不超过 3000m；
◆ 周围空气温度：-40℃ ~+40℃； 日温差：日温变化
额定短路开断电流 25℃；
额定电流 ◆ 风速不大于 35m/s；
智能型
◆ 无易燃、爆炸危险、强烈化学腐蚀物 ( 如各种酸、碱或
额定电压
浓烟等 ) 各剧烈振动的场所。
设计序号
户外
真空断路器

主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630、1000、1250
额定短路开断电流 kA 20、25
额定峰值耐受电流 ( 峰值 ) kA 50、63
额定短时耐受电流 (4s) kA 20、25
额定短路关合电流 ( 峰值 ) kA 50、63
机械寿命 次 10000
额定电流开断次数 次 10000
额定短路武断电流武断次数 次 30
工频耐压 (1min)：相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2
净重 kg 140( 带隔离≤ 170)

断路器的主要机械参数
项目 单位 参数
触头开距 mm 9±0.5
触头超行程 mm 3±0.5
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 135±1.5
外部带电空气绝缘距离 mm 240±2
外部爬电比距 cm/kV 3.8
三相分闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 150( 带隔离≤ 200)
合闸时间 ms ≤ 45
分闸时间 ms ≤ 45
隔离断口开距 mm ≥ 190
触刀刚合位置偏斜 mm ≤2
手动分合闸操作力矩 N.m ≤ 150
储能电动机额定功率 W ≯ 40
储能电动机额定电压 V AC220
额定合闸操作电压 V AC220
最高 / 最低合闸操作电压 V AC264/143
额定分闸操作电压 V AC220
最高 / 最低分闸操作电压 V AC264/143
最高 / 最低电动机电压 V AC242/187
SF6 气体额定压力 ( 表压 ) MPa “0”
