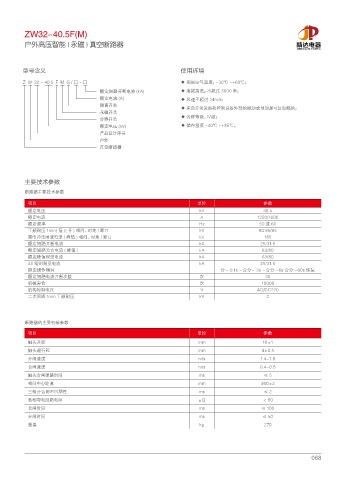

ZW32-40.5F(M)

户外高压智能 ( 永磁 ) 真空断路器 ৛ٳۉഗ
JINGDA ELECTRIC

型号含义 使用环境

Z W 32 - 40.5 F M G / □ - □ ◆ 周围空气温度：-30℃ ~+60℃；
额定短路开断电流 (kA) ◆ 海拔高度：不超过 3000 米；
额定电流 (A) ◆ 风速不超过 34m/s；
隔离开关
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
永磁开关
◆ 污秽等级：Ⅳ级；
分界开关
额定电压 (kV) ◆ 储存温度 -40℃ ~+85℃。
产品设计序号
户外
真空断路器

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250/1600
额定频率 Hz 50 或 60
工频耐压 1min( 湿 )( 干 ) 相间、对地 / 断口 kV 80 95/95
雷电冲击耐受电流 ( 峰值 ) 相间、对地 / 断口 kV 185
额定短路开断电流 kA 25/31.5
额定短路关合电流 ( 峰值 ) kA 63/80
额定峰值耐受电流 kA 63/80
4S 短时耐受电流 kA 25/31.5
额定操作循环 分－ 0.1s －合分－ 3s －合分 -6s 合分 -60s 恢复
额定短路电流开断次数 次 30
机械寿命 次 10000
机构控制电压 V AC/DC220
二次回路 1min 工频耐压 kV 2

断路器的主要机械参数
项目 单位 参数
触头开距 mm 16±1
触头超行程 mm 4±0.5
分闸速度 m/s 1.4-1.8
合闸速度 m/s 0.4-0.8
触头合闸弹跳时间 ms ≤5
相间中心距离 mm 460±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ＜ 80
合闸时间 ms ≤ 100
分闸时间 ms ≤ 50
重量 kg 270
