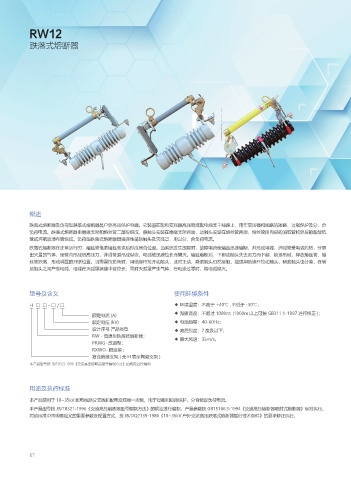

RW12
跌落式熔断器
概述
跌落式熔断器及负荷型跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合
负荷电流。跌落式熔断器由绝缘支架和熔丝管二部份组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸
管或环氧玻璃布管组成。负荷型跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解
出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械，释放熔丝管，熔
丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅
助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
型号及含义 使用环境条件
H □ □ - □ / □ ◆ 环境温度：不高于 +40℃ , 不低于 -30℃；
额定电流 (A) ◆ 海拔高度：不超过 1000m; (1000m 以上可按 GB311.1-1997 进行修正 )；
额定电压 (kV) ◆ 电源频率：40-60Hz；
设计序号 产品类型 ◆ 地震烈度：7 度及以下；
RW - 普通型跌落式熔断器； ◆ 最大风速：35m/s。
PRWG- 改进型；
RXWO- 限流型 ;
复合绝缘支架 ( 无 H 表示陶瓷支架 )
本产品型号按 JB/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制
用途及执行标准
本产品使用于 10~35kV 配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。
本产品型号按 JB/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制，产品参数按 GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。
对该标准中未明确定义的重要参数及配置方式，按 JB/DQ2139-1986《10~35kV 户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
