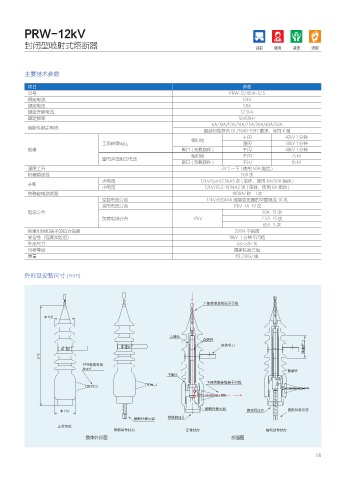

PRW-12kV

封闭型喷射式熔断器

主要技术参数

项目 参数
型号 PRW-12/100A-12.5
额定电流 12kV
额定电压 50A
额定开断电流 12.5kA
额定频率 50/60Hz
6A/10A/15A/20A/25A/30A/40A/50A
熔断件额定电流
熔丝特性符合 DL/T640-1997 要求，等同 K 型
干闪 42kV 1 分钟
相对地
工频耐受电压 湿闪 30kV 1 分钟
绝缘 断口 ( 无载容件 ) 干闪 48kV 1 分钟
相对地 干闪 75kV
雷电冲击耐受电压
断口 ( 无载容件 ) 干闪 85kV
温度上升 35℃一下 ( 使用 50A 熔丝 )
机械稳定性 500 次
大电流 12kV/Sym12.5kA3 次 ( 单体，使用 6A/50A 熔丝 )
开断
小电流 12kV/16.2-19.8kA2 次 ( 单体，使用 6A 熔丝 )
热稳定电流试验 1000A/ 秒 1 次
空载电流分合 12kV/630kVA 连接变压器的空载电流 10 次
充电电流分合 12kV 1A 10 次
电流分合 50A 15 次
负荷电流分合 12kV 2.5A 15 次
65A 5 次
绝缘引线和端子的拉力强度 200N 不脱落
安全性（强度实验后） 18kV 1 分钟不闪络
外形尺寸 63×58×16
污秽等级 国家标准三级
重量 约 23KG/ 组

外形及安装尺寸 (mm)

̶䘔㐉㑄ᣑ㏫〛ၼᑁ㏫

Ð

̶㼒๠
䒩⛀Т
䯀⻧᫙ए
Ⴕ㷱䛽ڣ

&13㐉㑄⩡㏫
NN
䒩⛀Т
̷㼒๠
̷䘔㐉㑄ᣑ㏫〛ၼᑁ㏫

⛀᫙Т㶔⹦䘔
Ð 㐉㑄䛶ࢷ❳ ⛀᫙Т㶔⹦䘔
⛀᫙Т㶔⹦䘔 㐉㑄䛶ࢷ❳
₏፤⟢ᔭ
⛀᫙ߔ҈⟢ᔭ ₏፤⟢ᔭ ⛀᫙ߔ҈⟢ᔭ
整体外形图 部面图

66
