HAW50 智能型万能式断路器
R

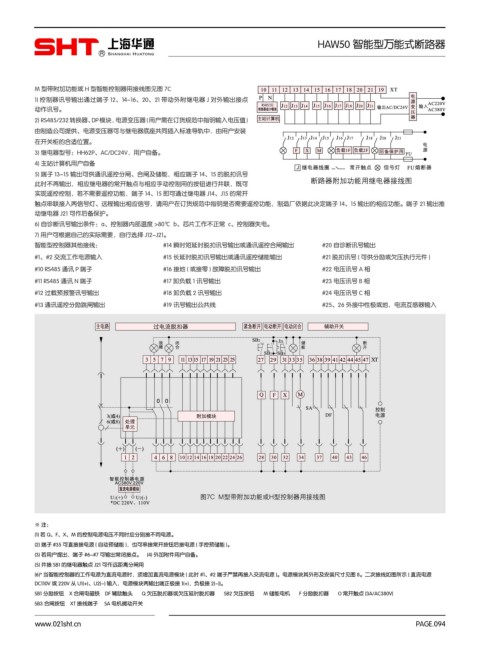

M 型带附加功能或 H 型智能控制器用接线图见图 7C
1) 控制器讯号输出通过端子 12、14~16、20、21 带动外附继电器 J 对外输出接点
动作讯号。
2) RS485/232 转换器、DP 模块，电源变压器 ( 用户需在订货规范中指明输入电压值 )
由制造公司提供、电源变压器可与继电器底座共同插入标准导轨中，由用户安装
在开关柜的合适位置。
3) 继电器型号：HH62P、AC/DC24V，用户自备。
4) 主站计算机用户自备
5) 端子 13~15 输出可供通讯遥控分闸、合闸及储能，相应端子 14、15 的脱扣讯号
此时不再输出，相应继电器的常开触点与相应手动控制用的按钮进行并联，既可 ᫙䌛ஔ䭰ߌߋ㘩⩔㐓⩡ஔᣑ㏫ప
实现遥控控制，若不需要遥控功能，端子 14、15 即可通过继电器 J14、J15 的常开
触点串联接入两信号灯、远程输出相应信号，请用户在订货规范中指明是否需要遥控功能，制造厂依据此决定端子 14、15 输出的相应功能。端子 21 输出推
动继电器 J21 可作后备保护。
6) 自诊断讯号输出条件：a、控制器内部温度 >80℃ b、芯片工作不正常 c、控制器失电。
7) 用户可根据自己的实际需要，自行选择 J12-J21。
智能型控制器其他接线： #14 瞬时短延时脱扣讯号输出或通讯遥控合闸输出 #20 自诊断讯号输出
#1、#2 交流工作电源输入 #15 长延时脱扣讯号输出或通讯遥控储能输出 #21 脱扣讯号 ( 可供分励或欠压执行元件 )
#10 RS485 通讯 P 端子 #16 接地 ( 或接零 ) 故障脱扣讯号输出 #22 电压讯号 A 相
#11 RS485 通讯 N 端子 #17 卸负载 1 讯号输出 #23 电压讯号 B 相
#12 过载预报警讯号输出 #18 卸负载 2 讯号输出 #24 电压讯号 C 相
#13 通讯遥控分励跳闸输出 #19 讯号输出公共线 #25、26 外接中性极或地，电流互感器输入

ప $ .ಷፒ䭰ߌߋ㘩ᝂ)ಷᣓݢஔ⩔ᣑ㏫ప

※ 注：
(1) 若 Q、F、X、M 的控制电源电压不同时应分别接不同电源。
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )。
(3) 若用户提出，端子 #6~#7 可输出常闭接点。 (4) 外加附件用户自备。
(5) 并接 SB1 的继电器触点 J21 可作远距离分闸用
(6)* 当智能控制器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子严禁再接入交流电源 )。电源模块其外形及安装尺寸见图 8。二次接线如图所示 [ 直流电源
DC110V 或 220V 从 U1(+)、U2(-) 输入，电源模块两输出端正极接 1(+)，负极接 2(-)]。
SB1 分励按钮 X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器 SB2 欠压按钮 M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 XT 接线端子 SA 电机微动开关

www.021sht.cn PAGE.094
