HAW50 智能型万能式断路器
R

控制回路接线

断路器接线端子共有 47 个，接线简单，便于用户使用。

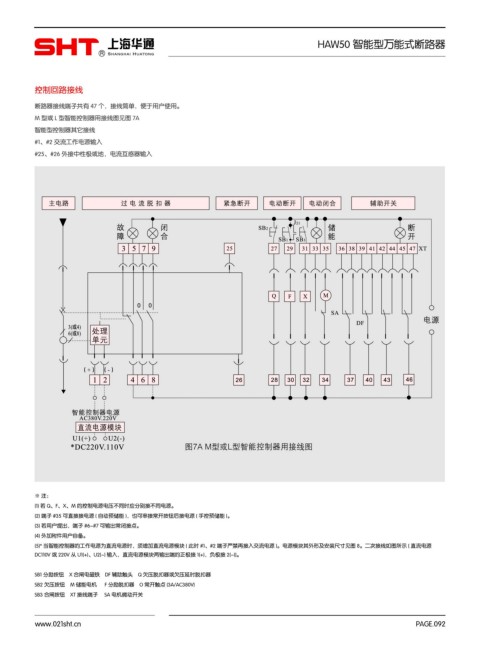

M 型或 L 型智能控制器用接线图见图 7A
智能型控制器其它接线
#1、#2 交流工作电源输入
#25、#26 外接中性极或地，电流互感器输入

ప " .ಷᝂ-ಷᮦ㘩ᣓݢஔ⩔ᣑ㏫ప

※ 注：
(1) 若 Q、F、X、M 的控制电源电压不同时应分别接不同电源。
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )。
(3) 若用户提出，端子 #6~#7 可输出常闭接点。
(4) 外加附件用户自备。
(5)* 当智能控制器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子严禁再接入交流电源 )。电源模块其外形及安装尺寸见图 8。二次接线如图所示 [ 直流电源
DC110V 或 220V 从 U1(+)、U2(-) 输入，直流电源模块两输出端的正极接 1(+)，负极接 2(-)]。

SB1 分励按钮 X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器
SB2 欠压按钮 M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 XT 接线端子 SA 电机微动开关

www.021sht.cn PAGE.092
